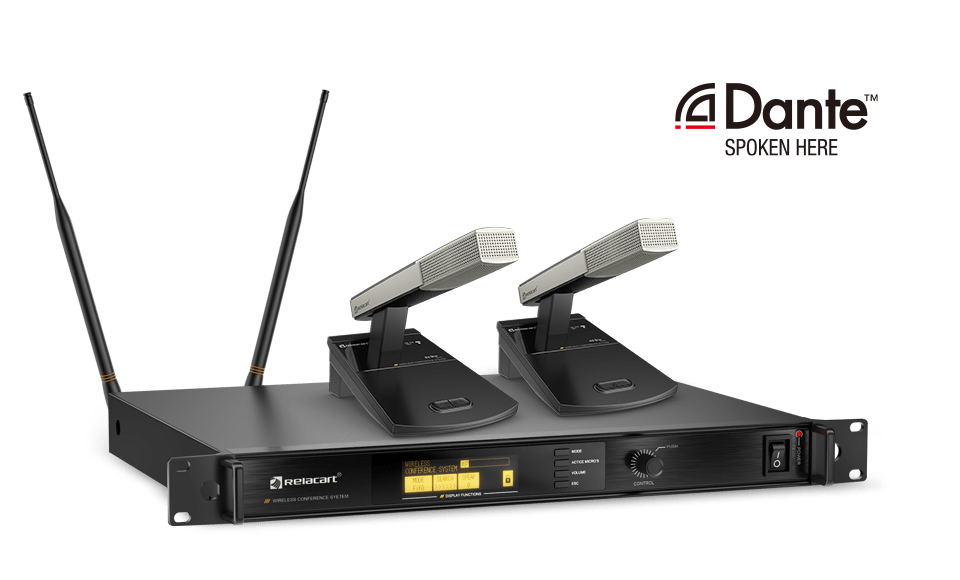

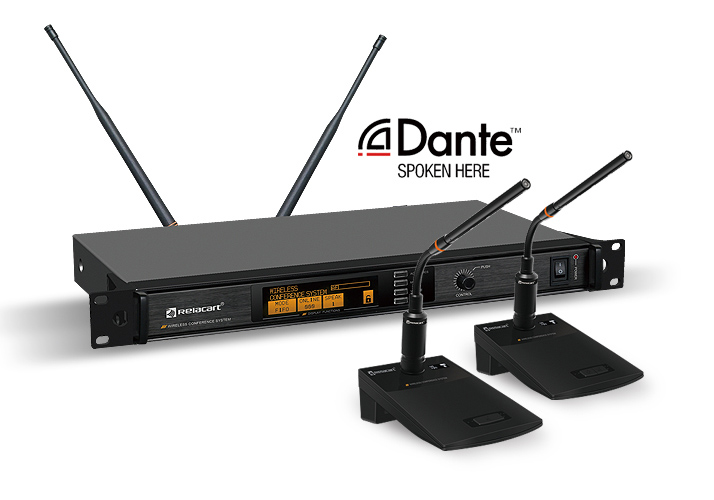

WDC-903 Dante数字无线会议讨论系统,具有专业的外观设计、电路构成以及稳定的功能特性,可与VTS-2000自动视频跟踪系统、中控系统配合使用,实现功能性多样化的现代高科技会议。本无线会议讨论系统的数据指令使用LoRa协议传输,音频工作在UHF频段,高保真的线路设计,可产生高品质的声音效

wdc

Dante音频传输协议

具备Dante接口,可与任何具有Dante的设备通讯传输音频。

[AFS]自动搜频

系统自动搜索不受干扰的频道并替换受干扰的的通道。

自动电源开启

会议单元可自动选择或者手动启动电源,选择自动开启时,在启动主机的同时主机会发指令给会议单元,会议单元接受到指令后就自动开启电源处于工作模式。

4种会议模式

①限时模式:发言时间限制可设置1-60分钟,时间到后自动关闭发言。达到开机数量后,另有代表单元要发言时,自动进入请求发言登记队列。 ②先进先出模式:先进先出的发言模式(工厂预置位置),达到开机数量后,***开启的发言单元将被后来的单元取代发言。 ③申请模式:代表单元的发言需由主席单元或操作者批准,在此模式下,主席单元始终保持工作状态。 ④声控模式:声音开启话筒,不需人工操作,达到开机数量后,***开启

LoRa通信协议与UHF音频传输协议

采用LoRa协议433Mhz无线控制信号,U段音频传输技术。

扩展性

具备天线接口,与力卡的天线系统配合使用,传输信号特强。  在同一建筑物内可安装任意多套无线会议系统。  与VTS-2000自动视频跟踪系统配合使用,实现会议自动视频跟踪功能。  配备RS-232接口,可连接各种中控设备。

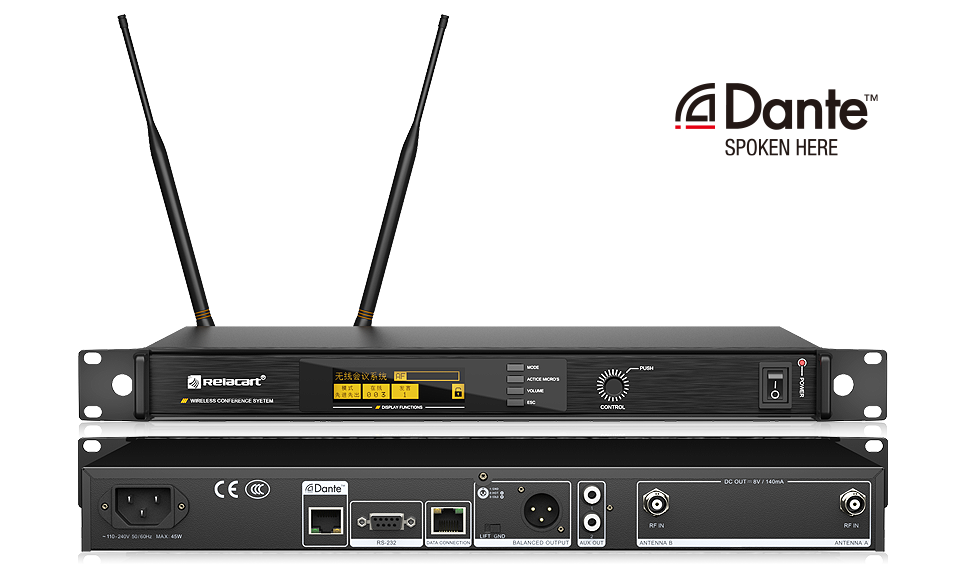

Dante数字无线麦克风系统WDC-903接收机(2)



机箱规格:EIA标准1U

接收频道:六通道

频率稳定性:±0.005%

载波频段:521.25MHz-936.85MHz

采样率:48KHz/24bit

调制方式:FM

工作有效距离:80米

震荡方式:PLL频率合成技术

频段宽度:32MHz(视地区而定)

***偏移度:±45KHz

综合S/N:>100dB

综合T.H.D:<0.5%@1kHz

综合频率响应:50Hz-18KHz

输出:XLR平衡卡侬公座,2位莲花母座

供电方式:AC110-240V 50/60Hz

尺寸(mm):480(长)×43(高)×350(深)

重量:约3.2kg

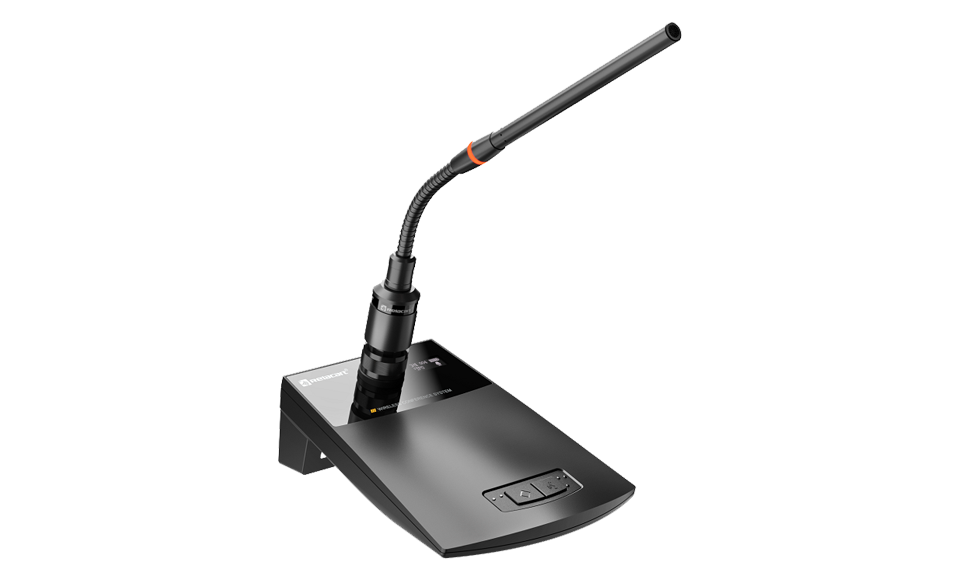

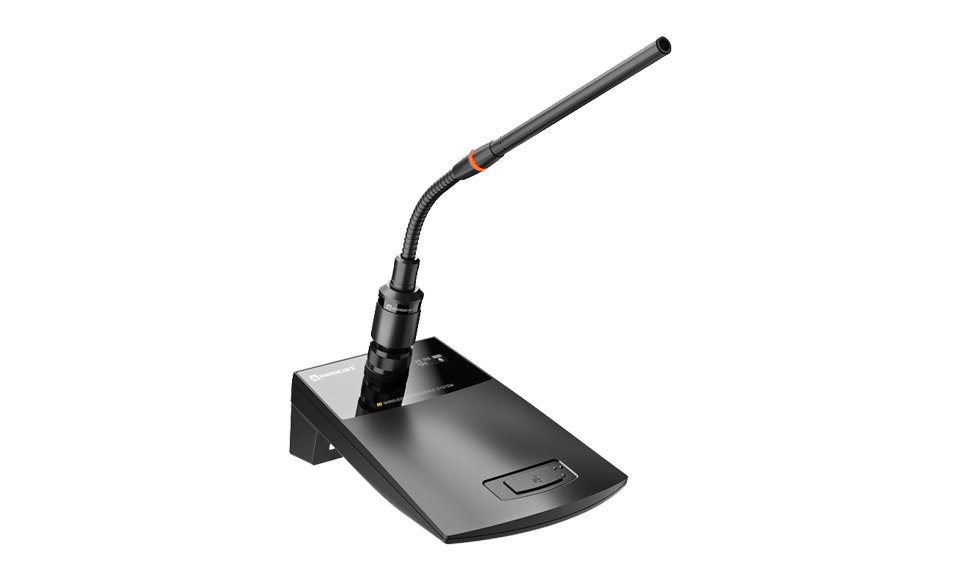

WDC-903C无线主席会议单元

WDC-903C采用低延时的LoRa协议进行与主机之间双向通讯,音频传输使用传统稳定的UHF频段,高保真的电路设计可提供高品质的声音效果。具有高清OLED显示屏,可拆式鹅颈话筒设计,可拆式锂电池,自动开关话筒功能更是WDC-903C的亮点。

载波频段:521.25MHz-936.85MHz

振荡方式: PLL频率合成技术

谐波辐射 低于主波45dBm以上

频带宽度: 134MHz

***偏移度: ±45KHz

输入插座: 三针卡侬公插口

RF输出功率: 30mW

供电: 锂离子聚合物充电电池,3.7V/2900mA

消耗电流: 120mA(典型)60mA(待机静音)

工作时间: 23小时(典型) 48小时(待机静音)

重量: 910g

尺寸(mm): 162(长)X125(宽)X54(高)

按键:发言/静音

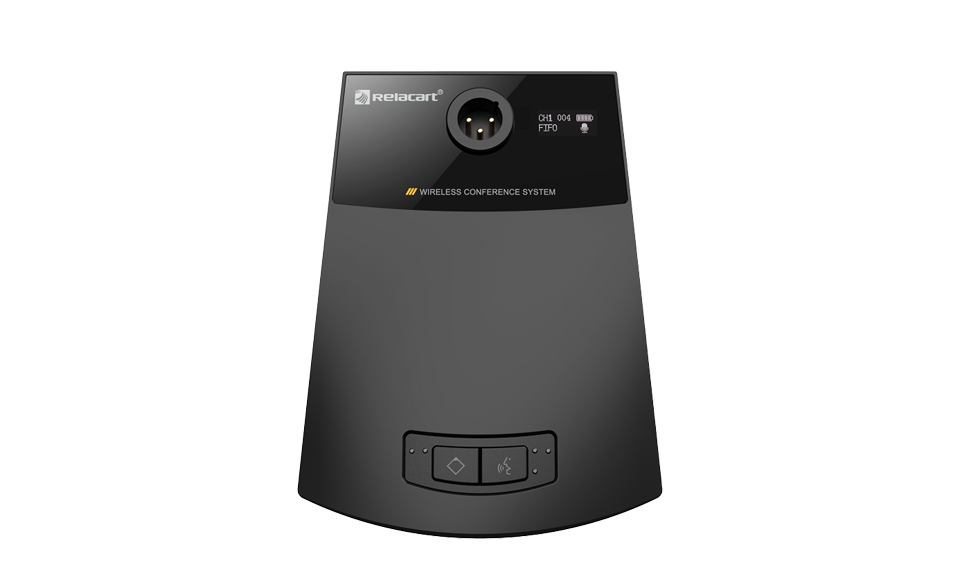

903cWDC-903主席单元会议底座960_580


WDC-903D无线代表单元

WDC-903D采用低延时的LoRa协议进行与主机之间双向通讯,音频传输使用传统稳定的UHF频段,高保真的电路设计可提供高品质的声音效果。具有高清OLED显示屏,可拆式鹅颈话筒设计,可拆式锂电池,自动开关话筒功能更是WDC-903D的亮点。

载波频段:521.25MHz-936.85MHz

振荡方式: PLL频率合成技术

谐波辐射 低于主波45dBm以上

频带宽度: 134MHz

***偏移度: ±45KHz

输入插座: 三针卡侬公插口

RF输出功率: 30mW

供电: 锂离子聚合物充电电池,3.7V/2900mA

消耗电流: 120mA(典型)60mA(待机静音)

工作时间: 23小时(典型) 48小时(待机静音)

重量: 910g

尺寸(mm): 162(长)X125(宽)X54(高)

按键:发言

WDC-903D发言单元960_580WDC-903主席单元会议底座960_580

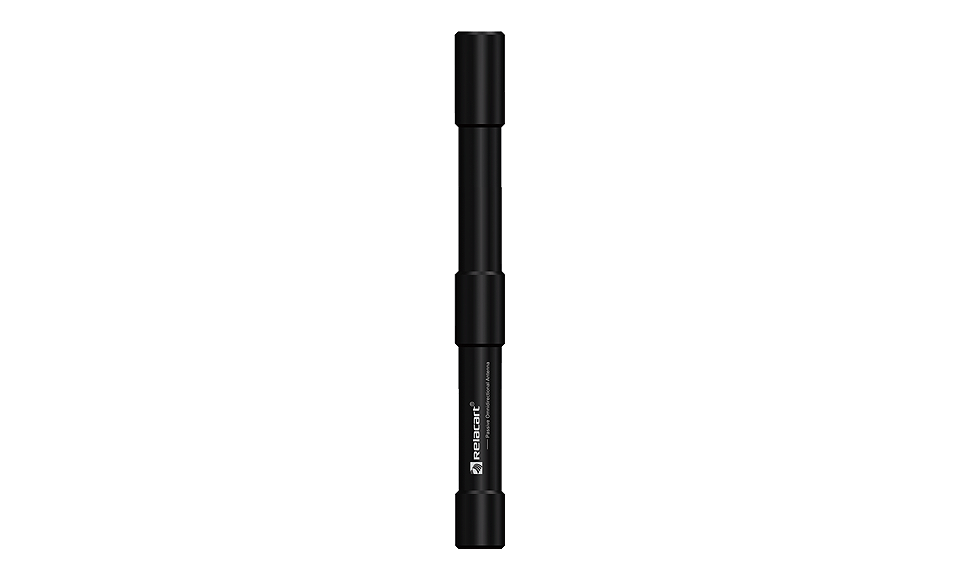

R-43W全频棒状天线

频率范围:400MH-950MHz、2000MHz-2500MHz

增益:9dB

驻波比:≤2

输入阻抗:50 Ω

接头类型:N型公头

尺寸(mm):φ36.5 x 376

净重:约220g

43W

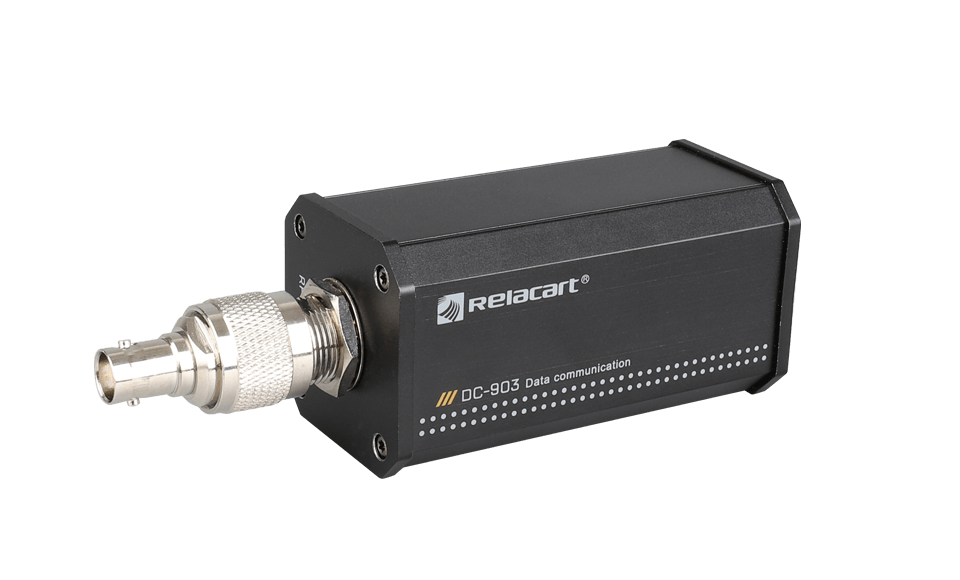

DC-903数据通讯转换器

采用成熟、稳定的无线通信 协议,具有高稳定性,高性能,高保密,短时延,低功耗等优点。

工作频率范围: 400-450MHz

增益: 16dBm

射频输入端口: N型母头

数据通讯双向连接端口: RJ45接口

供电: 数据线与电源线一体化的供电方式

外形尺寸(mm): 42(长)×42(宽)×105(高)

材质:黑色电镀铝材(封装)

重量:约 150g

DC-903数据通讯转换器-min

R-14D天线分配器

具有低内调失真的双路1分4天线分配系统。稳定的功能特性,全面适用于UHF高宽频带的无线系统工作,支持2-4台力卡无线系列或其它系列的无线系统的应用。

频率范围:470-960MHz

放大增益:0dB,±3dB典型

输入/输出阻抗:50Ω

天线供电:每个天线输入端,***电流为150mA DC12V中央为正极(4组)

***电流::800mA/每组

电源:AC100-240V,50/60Hz

尺寸(mm):410(宽)×43(高)×206(深)

重量(kg):约2.5

R-14D天线分配器正背面板-min

R-32AU宽频指向性天线

所具的增益设置,用于信号接收的增强扩大。可将R-32AU固定安装话筒支架上,也可悬挂在天花板上,或者使用集成式可旋转支架固定在墙壁上。

天线频率范围:480-950MHz

放大器频率范围:480-950MHz

天线方向性:心形

天线极化方式:线性

天线增益:≥6.5dB

天线驻波比:<2

放大器增益:0到15dB

放大器低噪:<0.45dB

放大器OIP3:>38dBm

外部供电:6-12DCV

电流:75mA

连接器端口:BNC母头

外形尺寸(mm):约332(长)x304(宽)x3(厚)

重量(g):约715g

R-32AU指向性天线背-min

R-20U全指向板状天线

R-20U 定向天线为工作在600-900MHz 频率范围内的UHF 无线麦克风系统提供增强的信号拾取,并兼容国外的新电信法规。重量轻、结构耐用、抗紫外线降解的 ABS 盖板,在苛刻的操作条件下提供长寿命和稳定的性能。

频率范围:600-900MHz

驻波比:≤2.0

典型增益:7dBi

垂直面波瓣宽度:60°

水平面波瓣宽度:80°

输入阻抗:50Ω

极化方式:垂直

前后比:≥25dB

***功率:50w

接头类型:BNC

尺寸(mm):210×180×44

重量(g):约300

安装方式:壁挂式/支架式

R-20U全指向板状天线-min

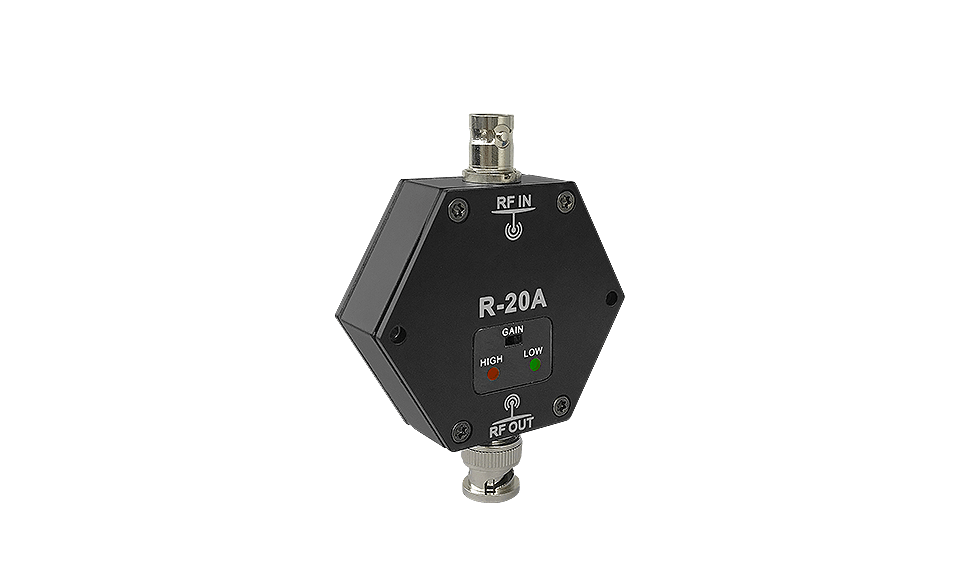

R-20A有源信号放大器

R-20A是一款适用于UHF 450MHz~950 MHz频段范围的天线信号放大器,以补偿长距离的线缆对天线信号造成的衰减,有效增加天线信号的接收距离与传输稳定性。

频段范围:450MHz-950 MHZ

高增益:15dB

低增益:5dB

端子:BNC母头

电压驻波比:输入≤3:1;输出:≤3:1

噪声:3dB(典型)

供电:8V 直流,80mA

工作温度:-20°C至+60°C

外形尺寸:60mm×42mm×88

重量:125g(不含支架)

封装:黑色电镀铝材

R-20A有源信号放大器-min

组合1:R-14D*1+R-32AU*2+R43W*1

组合2:R-14D*1+R-20A*2+R-20U*2+R43W*1

以上推荐是2-4台主机内可用,超过需要增加R-14D


以下是选配方管话筒

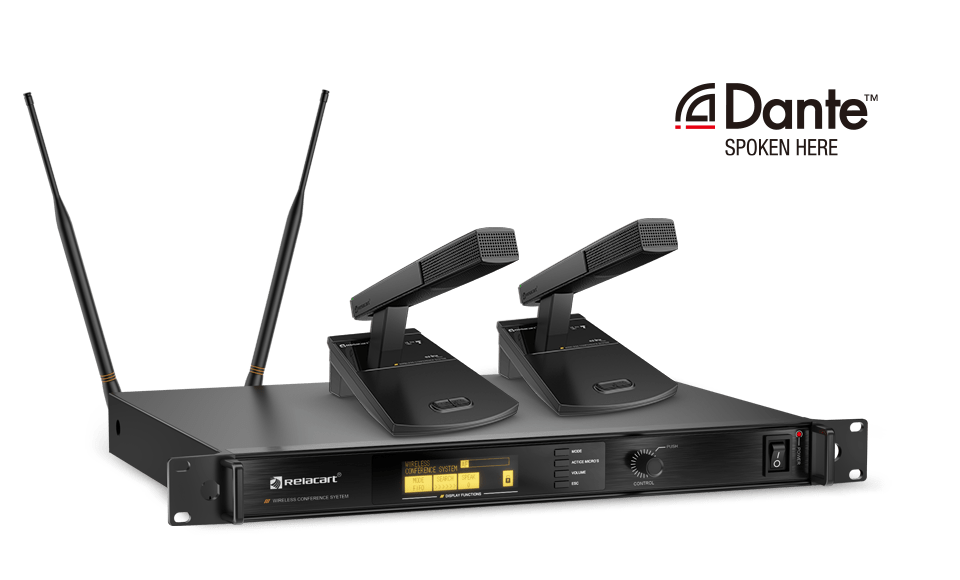

WDC-923C无线主席会议单元

WDC-923-Dante数字无线麦克风会议系统-min

WDC-923C是一款具有Dante功能的桌面式会议麦克风,采用新型方形话筒管和电容式心形指向咪芯可***拾取声音并利用末端灵敏度较低的原理减少环境噪音的干挠。

载波频段: 521.25MHz-936.85MHz

振荡方式: PLL频率合成技术

谐波辐射 低于主波45dBm以上

按钮:发言/静音

频带宽度: 134MHz

***偏移度: ±45KHz

RF输出功率: 30mW

供电: 锂离子聚合物充电电池,3.7V/2900mA

消耗电流: 120mA(典型)60mA(待机静音)

工作时间: 23小时(典型) 48小时(待机静音)

重量: 910g

尺寸(mm): 162(长)X125(宽)X54(高)

WDC-923C无线主席单元正面-min

WDC-923D无线代表会议单元

WDC-923D是一款具有Dante功能的桌面式会议麦克风,采用新型方形话筒管和电容式心形指向咪芯可***拾取声音并利用末端灵敏度较低的原理减少环境噪音的干挠。

载波频段:521.25MHz-936.85MHz

振荡方式: PLL频率合成技术

谐波辐射 低于主波45dBm以上

按键:发言

频带宽度: 134MHz

***偏移度: ±45KHz

RF输出功率: 30mW

供电: 锂离子聚合物充电电池,3.7V/2900mA

消耗电流: 120mA(典型)60mA(待机静音)

工作时间: 23小时(典型) 48小时(待机静音)

重量: 910g

尺寸(mm): 162(长)X125(宽)X54(高)

WDC-923D正面

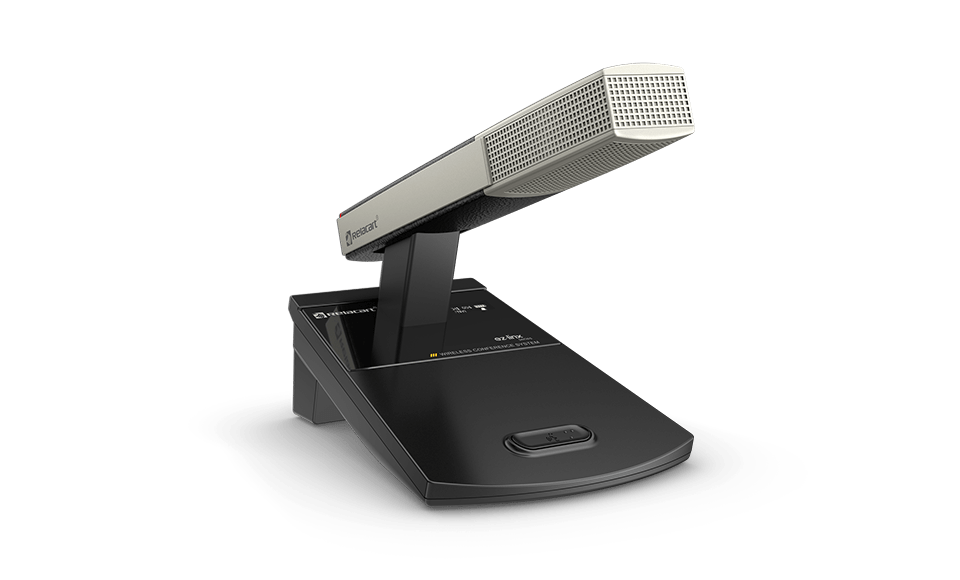

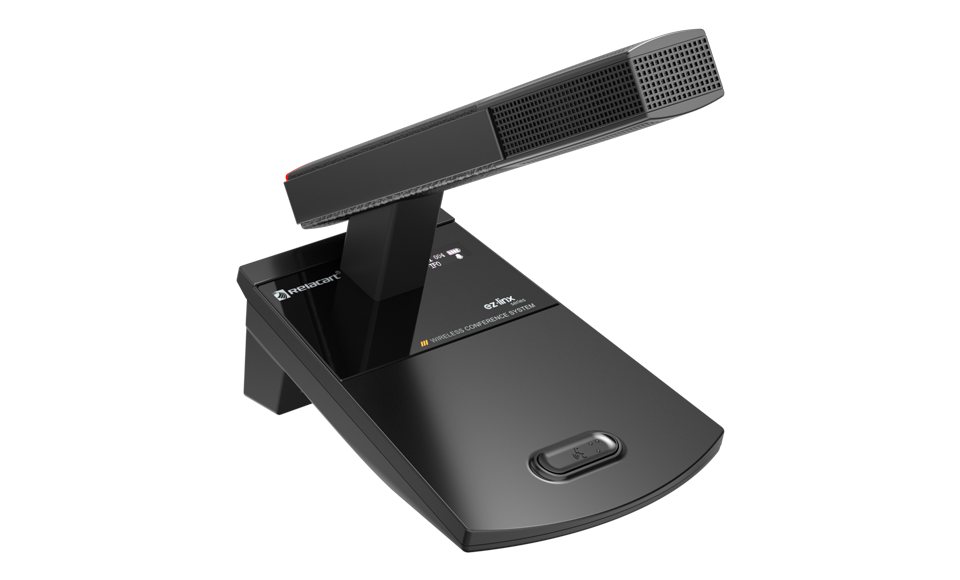

WDC-933C无线主席会议单元

WDC-933-Dante数字无线麦克风会议系统-min

WDC-933C是一款具有Dante功能的桌面式会议麦克风,采用新型方形话筒管和电容式心形指向咪芯可***拾取声音并利用末端灵敏度较低的原理减少环境噪音的干挠。

载波频段:521.25MHz-936.85MHz

振荡方式: PLL频率合成技术

谐波辐射 低于主波45dBm以上

按键:发言/静音

频带宽度: 134MHz

***偏移度: ±45KHz

RF输出功率: 30mW

供电: 锂离子聚合物充电电池,3.7V/2900mA

消耗电流: 120mA(典型)60mA(待机静音)

工作时间: 23小时(典型) 48小时(待机静音)

重量: 910g

尺寸(mm): 162(长)X125(宽)X54(高)

WDC-933C无线主席单元

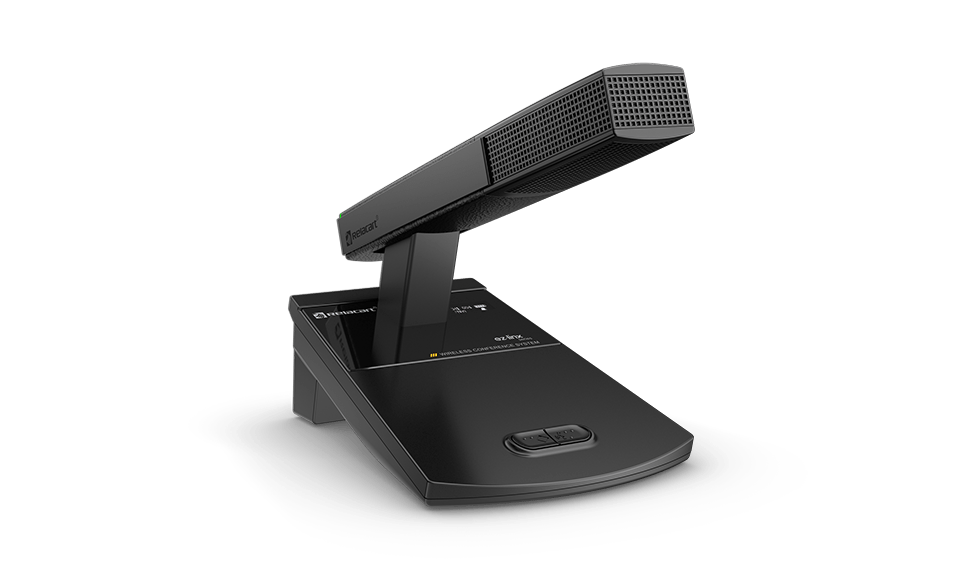

WDC-933D无线代表会议单元

WDC-933D是一款具有Dante功能的桌面式会议麦克风,采用新型方形话筒管和电容式心形指向咪芯可***拾取声音并利用末端灵敏度较低的原理减少环境噪音的干挠。

载波频段:521.25MHz-936.85MHz

振荡方式: PLL频率合成技术

谐波辐射 低于主波45dBm以上

按键:发言

频带宽度:134MHz

***偏移度:±45KHz

RF输出功率:30mW

供电: 锂离子聚合物充电电池,3.7V/2900mA

消耗电流: 120mA(典型)60mA(待机静音)

工作时间: 23小时(典型) 48小时(待机静音)

重量: 910g

尺寸(mm): 162(长)X125(宽)X54(高)

WDC-933D无线代表单元正面-min
