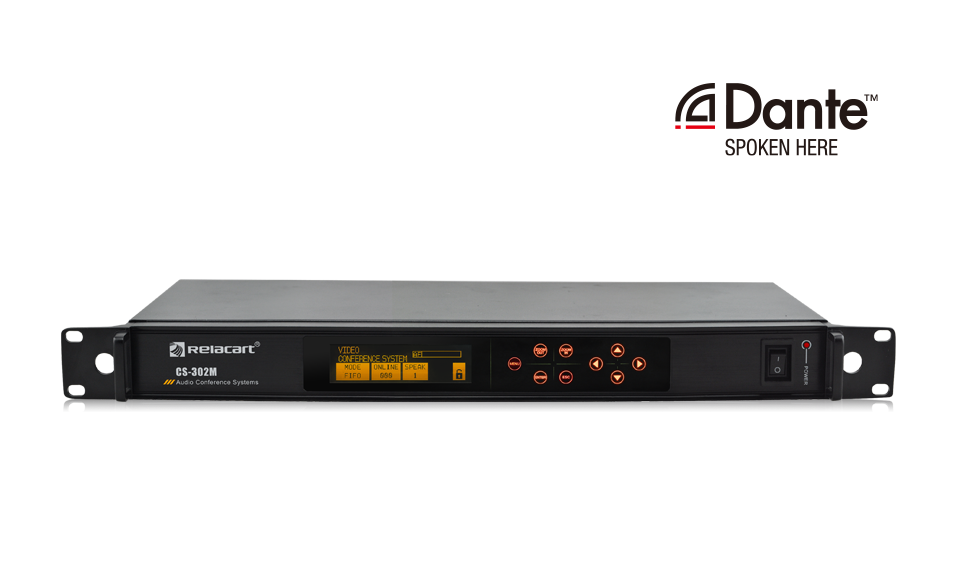

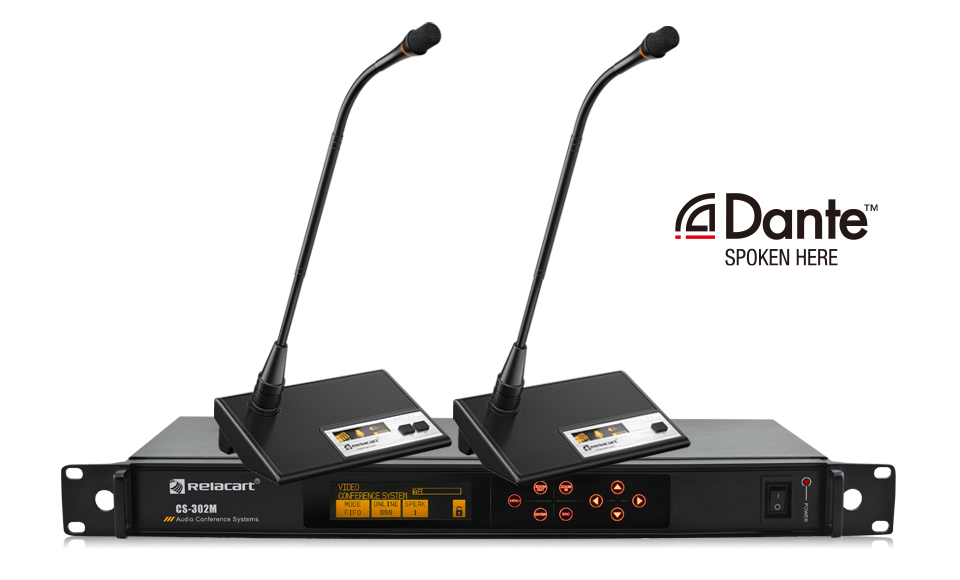

CS-302有线专业型数字会议讨论系统
CS-302是一款简便的、经济实惠型会议讨论系统。采用精巧的设计,着重于各种会议应用而推出的一款手拉手讨论型会议系统,新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合。
功能特点
Dante音频协议
支持Dante协议,灵活满足各种工程方案。
语音清晰
带自动增益音频处理电路,有效防止回授的产生及提高整个系统的清晰度。
多种会议功能
4种会议模式选择,分别为先进先出、限时发言、申请发言、声控发言模式。
多功能视频输出口
具有4个视频输入和1个视频输出端口,支持标清和高清SDI视像输入输出,高清SDI支持HDcctv1.0、HD-SDI(ST292)、3G-SDI(ST424)、SD-SDI(259)等标准。
独特电源供应系统
新开发的高电压低电流电源供应系统,将线路电压损耗降到*小,将连接电缆过长的影响降到*小。一条电缆可连接更多的会议单元,令工程安装更加简单。
可扩展摄像跟踪
支持摄像跟踪,可通过串口RS-232或RS-422通信协议控制多达4个摄像头,兼容VISCA、PELCO-D、PELCO-P 3种摄像机控制代码协议。
产品详情
工作状态指示灯:静音时灯不亮,发言时灯亮起,申请等待状态时灯闪烁。
优先发言键:允许主席单元关掉正在使用的代表单元,申请发言模式时主席单元可以旋转批准或不批准代表单元发言。
发言键:当您按动这个这个按键时,话筒发言指示灯光圈及工作指示灯会亮起,同时话筒也被打开,再次按动此键,指示光圈及工作指示灯熄灭,同时话筒也被关掉。
机箱规格:EIA标准1U
频率响应:60Hz-18KHz
总谐波失真:<0.1%(f=1KHz)
动态范围:>100dB
信噪比:>106dB(THD<1%,f=1KHz)
连接线缆:防脱落9芯屏蔽线/超5类B型网线
连接方式:手拉手
***会议单元数量:110
同时开启话筒:2/3/4
供电电压:90-264VAC或127-370VAC,47-63Hz
静态功耗:6W
额定功率:75W/24V
***功率:100W/24V
XLR平衡卡侬***输出电平:14.6dBu
6.35mm平衡插座***输出电平:14.6dBu
RCA莲花插座***输出电平:9.8dBu
RCA莲花插座***输入电平:3.2dBu
会议单元扩展口:9芯航空公头×1,网口母头×1
视频输入口:BNC母头×4
视频输出口:BNC母头×1
视频接口阻抗:75欧
9针串口控制接口:DB9母头×1
RS-232控制协议接口:5P凤凰端子×1
RS-422控制协议接口:5P凤凰端子×1
Dante接口:RJ45×1
音频输出:XLR公头×1,6.35mm立体声插座×1,RCA莲花座×1
音频输入:RCA莲花座×1
显示屏类型:OLED
按键方式:触摸式
重量:约2.3kg
尺寸:410(宽)×43(高)×206(深)

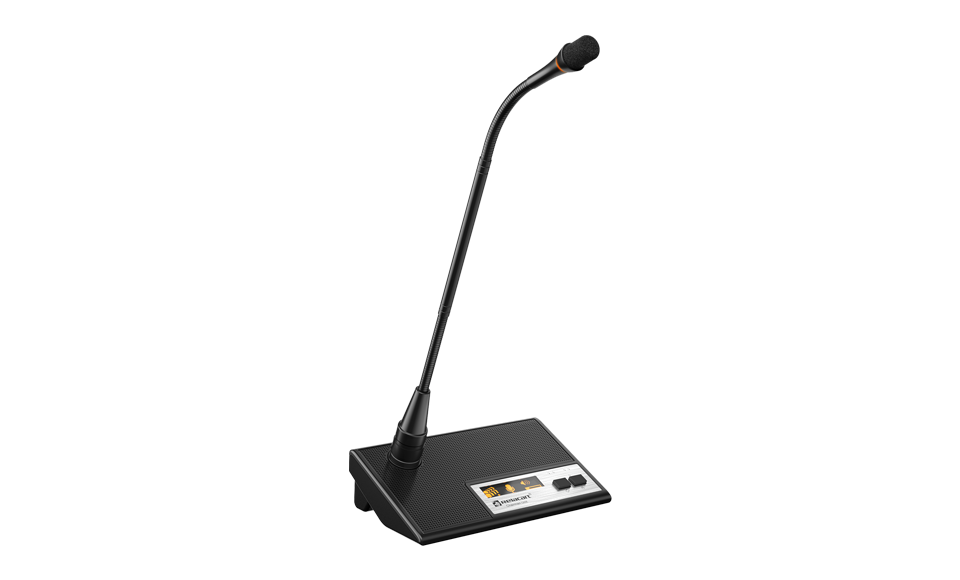

CS-302C可拆卸有线主席会议单元采用新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合
标准型号:CS-302C+GF-301
声器类型:电容式心形指向
频率响应:50Hz-18KHz
灵敏度:-47dB+/-3dB(0dB=1V/Pa,f=1KHz)
***输入声压级:105Db(THD<5%, f=1KHz)
信噪比(A加权):>52dBA
失真度:<0.1%
供电:24V DC(主机提供)
扬声器***功率:1.5W
功耗:0.8W-2.5W
耳机插口:3.5mm立体声插口
显示屏类型:OLED
单元接口:9芯航空公头
重量:约950g
咪管长度:340mm/420mm(默认)/480mm
底座尺寸(mm):182(宽)x51(高) x 110(深)
按键:发言/静音
颜色:镍黑色
工作状态指示灯:静音时灯不亮,发言时灯亮起,申请等待状态时灯闪烁。
优先发言键:允许主席单元关掉正在使用的代表单元,申请发言模式时主席单元可以旋转批准或不批准代表单元发言。
发言键:当您按动这个这个按键时,话筒发言指示灯光圈及工作指示灯会亮起,同时话筒也被打开,再次按动此键,指示光圈及工作指示灯熄灭,同时话筒也被关掉。
类型:背极电容式
指向性:心形
频率响应:100-15000Hz
信噪比:>52dB/1kHz于1Pa
灵敏度:-47 dB/1kHz于1Pa
***输入声压:105dB SPL/1kHz于1% THD
输出阻抗:680Ω
接口:带锁三针式平衡卡侬母
长度:415mm
重量:195g
CS-302D可拆卸有线专业型数字会议讨论系统会议单元采用新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合。
标准型号:CS-302D+GF-301
声器类型:电容式心形指向
频率响应:50Hz-18KHz
灵敏度:-47dB+/-3dB(0dB=1V/Pa,f=1KHz)
***输入声压级:105Db(THD<5%, f=1KHz)
信噪比(A加权):>52dBA
失真度:<0.1%
供电:24V DC(主机提供)
扬声器***功率:1.5W
功耗:0.8W-2.5W
耳机插口:3.5mm立体声插口
显示屏类型:OLED
单元接口:9芯航空公头
重量:约950g
咪管长度:340mm/420mm(默认)/480mm
底座尺寸(mm):182(宽)x51(高) x 110(深)
按键:发言
颜色:镍黑色
工作状态指示灯:静音时灯不亮,发言时灯亮起,申请等待状态时灯闪烁。
优先发言键:允许主席单元关掉正在使用的代表单元,申请发言模式时主席单元可以旋转批准或不批准代表单元发言。
发言键:当您按动这个这个按键时,话筒发言指示灯光圈及工作指示灯会亮起,同时话筒也被打开,再次按动此键,指示光圈及工作指示灯熄灭,同时话筒也被关掉。
类型:背极电容式
指向性:心形
频率响应:100-15000Hz
信噪比:>52dB/1kHz于1Pa
灵敏度:-47 dB/1kHz于1Pa
***输入声压:105dB SPL/1kHz于1% THD
输出阻抗:680Ω
接口:带锁三针式平衡卡侬母
长度:415mm
重量:195g

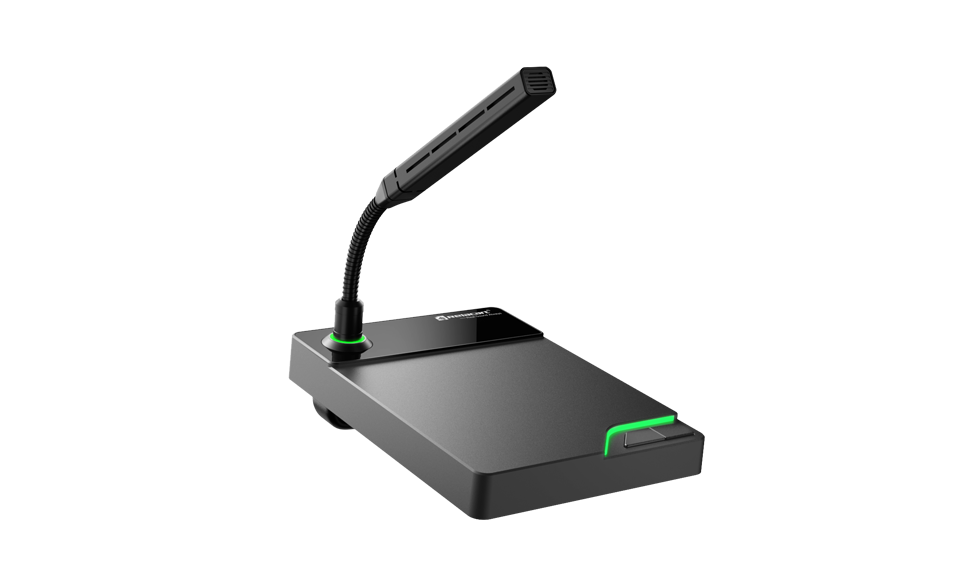

CS-501C可拆卸方管有线专业型数字会议讨论系统会议单元采用新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合。
标准型号:CS-501C+GF-902
传声器类型:电容式心形指向性
频率响应:50Hz-20KHz
灵敏度:-20dB+/-3dB(0dB=1V/Pa,f=1KHz)
***输入声压级:110dB(THD<5%,f=1KHz)
信噪比(A加权):>100dBA
失真度:<0.1%
供电:24VDC(主机提供)
功耗:0.72W
单元接口:RJ45网口
重量:约825g
尺寸mm:170(长)×120(宽)×270(高)
按键:发言/静音
颜色:金属灰色
传声器类型:电容式超心形指向
频率响应:50Hz-18KHz
灵敏度:-30dB 1V1Pa
***输入声压级:125dB(THD<1%, f=1KHz)
信噪比(A加权):>100dBA
失真度:<0.1%
供电:2-5V DC(会议单元提供)
功耗:10mA
话筒接口:3针卡侬母
重量:约180g
尺寸(mm):285(长)
颜色:金属灰色

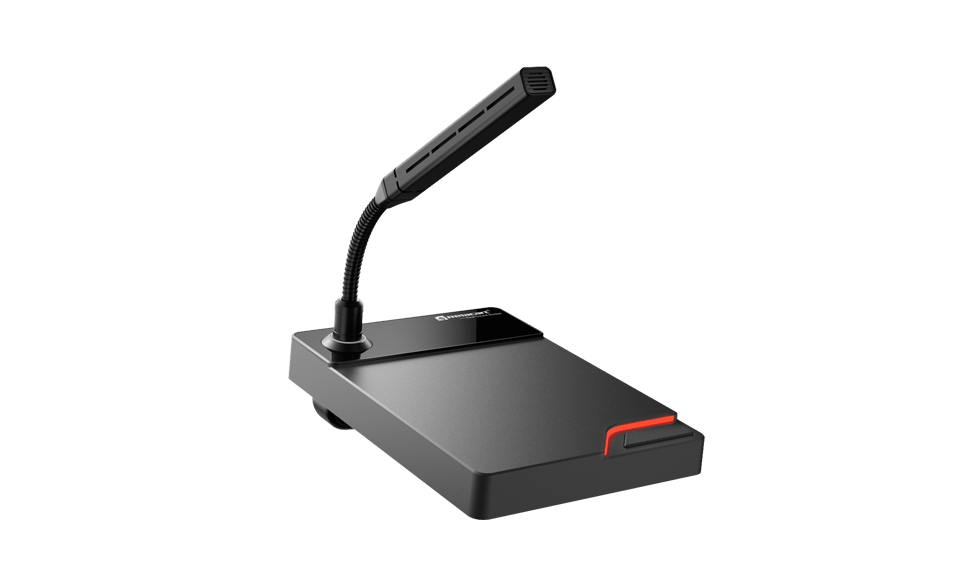

CS-501D可拆卸方管有线专业型数字会议讨论系统会议单元采用新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合。
标准型号:CS-501D+GF-902
传声器类型:电容式心形指向性
频率响应:50Hz-20KHz
灵敏度:-20dB+/-3dB(0dB=1V/Pa,f=1KHz)
***输入声压级:110dB(THD<5%,f=1KHz)
信噪比(A加权):>100dBA
失真度:<0.1%
供电:24VDC(主机提供)
功耗:0.72W
单元接口:RJ45网口
重量:约825g
尺寸mm:170(长)×120(宽)×270(高)
按键:发言
颜色:金属灰色
传声器类型:电容式超心形指向
频率响应:50Hz-18KHz
灵敏度:-30dB 1V1Pa
***输入声压级:125dB(THD<1%, f=1KHz)
信噪比(A加权):>100dBA
失真度:<0.1%
供电:2-5V DC(会议单元提供)
功耗:10mA
话筒接口:3针卡侬母
重量:约180g
尺寸(mm):285(长)
颜色:金属灰色
