CS-300 Dante有线手拉手专业型会议讨论系统

CS-300是一款简便的、经济实惠型会议讨论系统。采用精巧的设计，着重于各种会议应用而全新推出的一款手拉手讨论型会议系统，新研发的声控模式，使参加会议的人员不需手动操作、直接对话筒讲话，就可以启动话筒单元进行发言，使用简单，全面适用于各种会议场合。

本系统由软件和硬件组成，采用微处理器编辑控制，单元自动检测设置、创新发言模式设置、发言限时功能设置、系统视频预置等功能的实现，成为新一代多功能的、可脱离电脑使用、操作直观简便的视频跟踪讨论型会议系统，支持Dante协议，是会议工程应用环境理想的系统解决方案。

实用功能

·采用***OLED显示屏，可显示话筒状态、操作模式、主机工作状态、发言人数等。

.4种会议模式选择，分别为先进先出、限时发言、申请发言、声控发言模式。

·主机可选择发言数量，可选择2/3/4支话筒同时发言。

.支持摄像跟踪，可通过串口RS-232或RS-422通信协议控制多达4个摄像头，兼容VISCA、PELCO-D、PELCO-P 3种摄像机控制代码协议。

.具有4个视频输入和1个视频输出端口，支持标清和高清SDI视像输入输出，高清SDI支持HDcctv1.0、HD-SDI(ST292)、3G-SDI(ST424)、SD-SDI(259)等标准。

.可通过9针串口控制接口连接智能中控系统实现摄像跟踪。

.支持Dante协议，灵活满足各种工程方案。

·新开发的高电压低电流电源供应系统，将线路电压损耗降到*小，将连接电缆过长的影响降到*小。一条电缆可连接更多的会议单元，令工程安装更加简单。

·采用防脱落航空电缆手拉手连接方式，连接简单、可靠稳定，整个系统安装上所需的工程及费用都可减低。

语音清晰

·带自动增益音频处理电路，有效防止回授的产生及提高整个系统的清晰度。

灵活扩展

·扩充及变更配置容易，一台主机可连接40个会议话筒单元,如接上辅助电源EXP-24V,会议话筒单元可扩张至110个。

·连接电话耦合器可以直接应用于远程电话会议。

灵活发言

·CS-300C主席单元具有优先权按键（Priority），用来控制发言顺序的功能，可以取消所有代表单元的发言，控制会议气氛。

多达四种会议模式：

---限时模式：发言时间限制可设置1-60分钟，时间到后自动关闭发言。达到开机数量后，另有代表单元要发言时，自动进入请求发言登记队列。

---先进先出模式：先进先出的发言模式(工厂预置位置)，达到开机数量后，***开启的发言单元被后来发言单元关闭。

---申请发言模式：代表单元发言需由主席单元或操作者批准，在此模式下，主席单元始终保持常开状态。

---声控模式：声音开启话筒，不需人工操作，达到开机数量后，***开启的发言单元被后来发言单元关闭。

多种音频端口

·具备录音输出连接录音机，所有会议记录能完全录音保存，还可外接音响扩音设备。

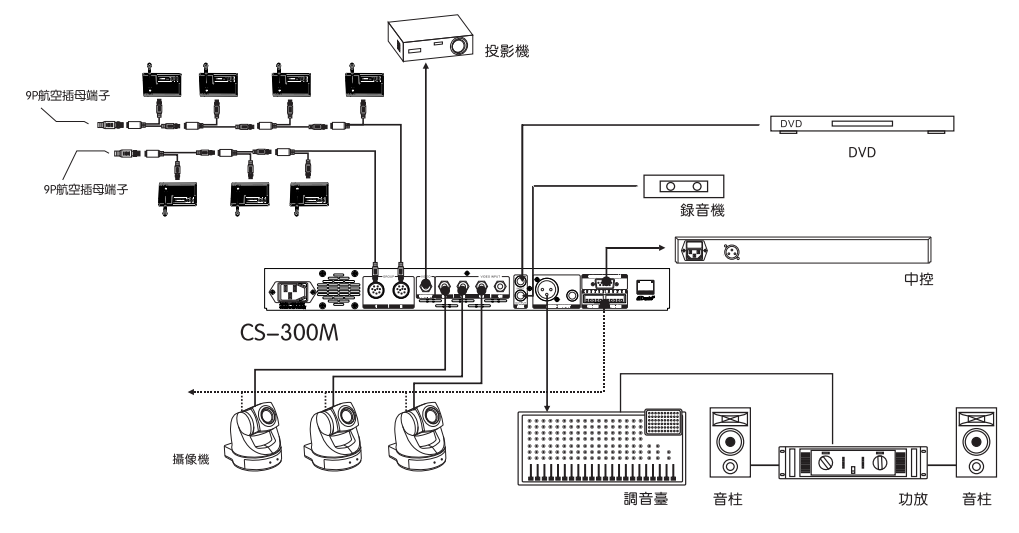

CS-300会议系统

频率响应：60Hz-18KHz

总谐波失真：＜0.1%（f=1KHz）

动态范围：＞70dB

信噪比：＞98 dB（THD＜1%，f=1KHz）

连接线缆：防脱落9芯屏蔽线缆。

连接方式：手拉手

会议单元***数：110

同时开启话筒数：2/3/4

工作条件：固定、静止或移动。

产品参数：

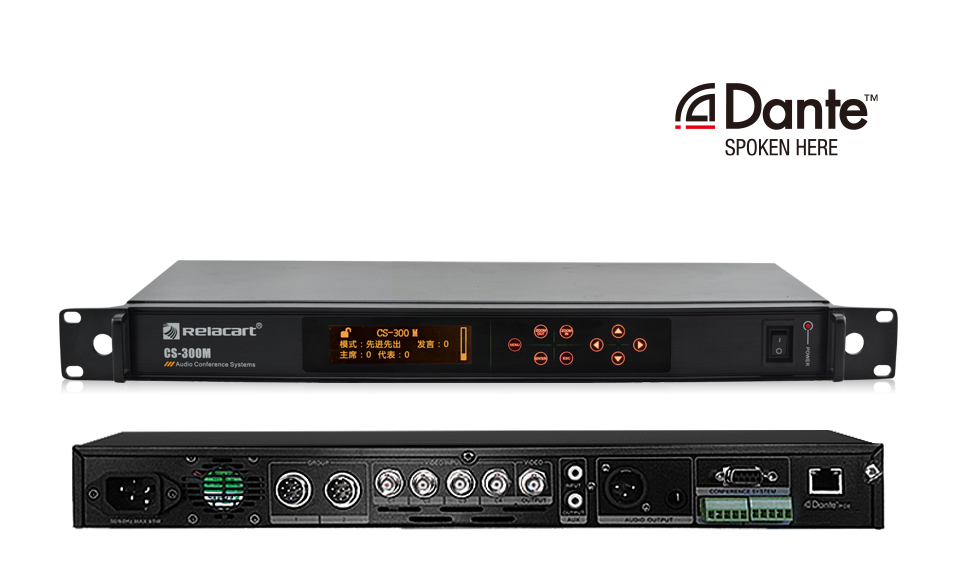

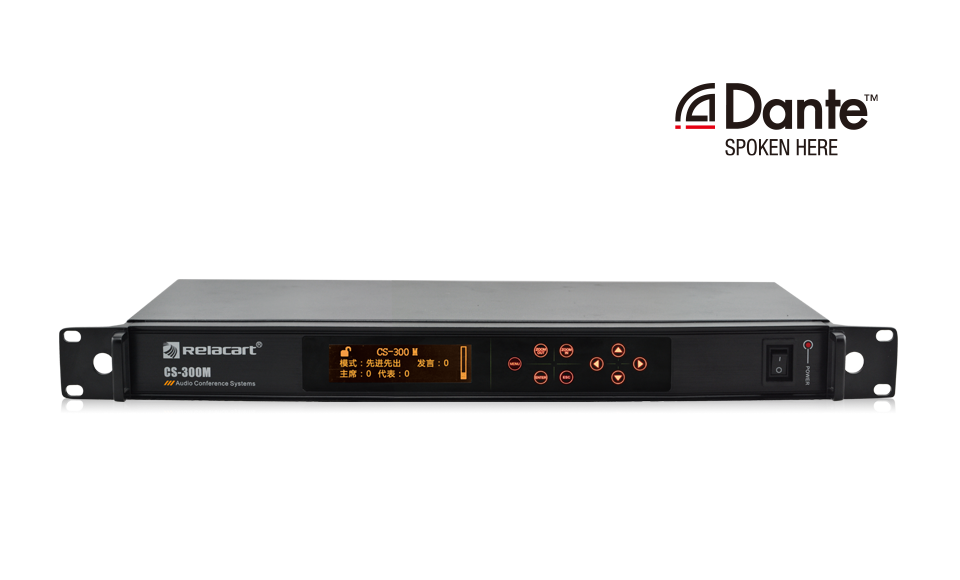

CS-300M会议主机
·全金属材质的EIA标准1U机箱，配合铝合金面板，专业高雅。
·采用***OLED显示屏，可显示话筒状态、操作模式、主机工作状态、发言人数等。
·具有安装方便的提手。

机箱规格：EIA标准1U
供电电压：90-264V AC或127-370V AC，47-63Hz
静态功耗：6W
额定功率：75W/24V
***功率：100W/24V
XLR平衡卡侬***输出电平：14dBm
63.5mm平衡插座***输出电平：14dBm
RCA莲花插座***输出电平：10 dBm
RCA莲花插座***输入电平：1.5 dBm
会议单元扩展口：9芯航空公头x2
视频输入口：BNC母头 x4
视频输出口：BNC母头 x1
视频接口阻抗：75欧
9针串口控制接口：DB9母头x1
RS-232控制协议接口：5P凤凰端子x1
RS-422控制协议接口：5P凤凰端子x1
Dante接口：RJ45 x1
音频输出：XLR公头x1、6.35mm立体声插座x1、RCA莲花座x1
音频输入：RCA莲花座x1
显示屏类型：OLED
按键方式：触摸式
重量：约2.3kg
尺寸(mm)：410(宽) x43(高) x 206(深)

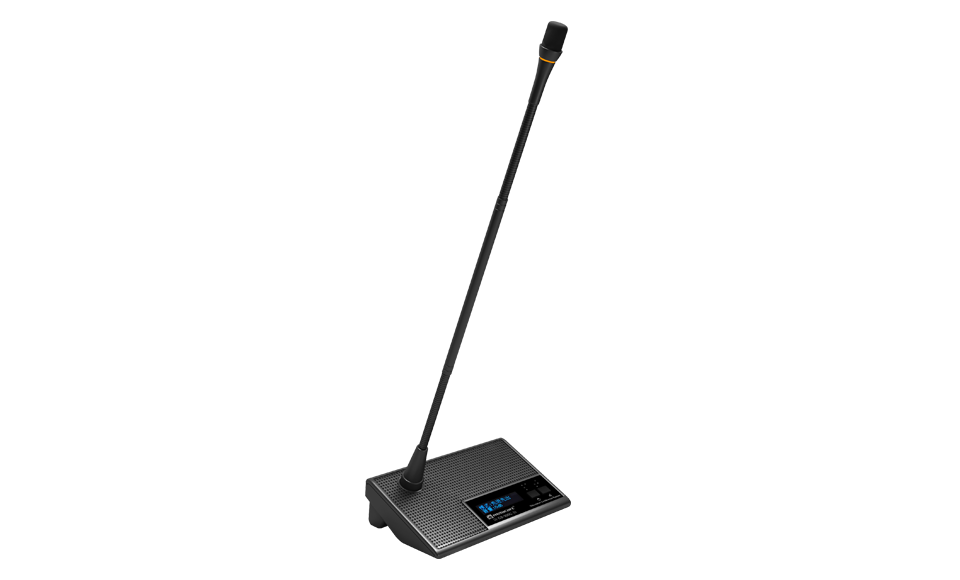

CS-300C主席单元 CS-300D代表单元
·精致典雅的设计，符合人体工程学，极具现代气息。
·符合IEC60914国际标准。
·具有优先权按键功能，可以关闭正在发言的代表单元。
·话筒采用超宽视角OLED显示屏，可显示各种工作状态。
·话筒设有超宁静的电子触控开关，能避免开关的机械声放大，可控制
·话筒拾音的操作，并能以话筒开关上的LED显示工作状态。
·话筒带明亮的发光光环指示工作状态。
·独有的音频处理电路，提高整个系统的清晰度。
·心型指向电容话筒，实现高品质声音拾取，不易啸叫。
·固定式话筒杆。
·主席单元可以利用优先权按键(Priority)和批准按键(Permit)来控制发言顺序，控制会议气氛。

传声器类型：电容式心形指向

频率响应：50Hz-18KHz

灵敏度：-47dB+/-3dB(0dB=1V/Pa,f=1KHz)

***输入声压级：105Db(THD＜5%, f=1KHz)

信噪比（A加权）：＞52dBA

失真度：＜0.1%

供电：24V DC(主机提供)

扬声器***功率：1.5W

功耗：0.8W-2.5W

耳机插口：3.5mm立体声插口

显示屏类型：OLED

单元接口：9芯航空公头

重量：约950g

咪管长度：340mm/420mm(默认)/480mm

底座尺寸(mm)：182（宽）x51(高) x 110(深)

按键：发言/静音

颜色：镍黑色

EXP-124会议系统中继器

EXP-124是一款应用在有线会议系统中的中继器，为会议系统的话筒单元提供电源连接，增强整个系统的稳定性，提高话筒单元的使用数量。

·EXP系列中继器采用全金属打造，整体坚固、时尚、美观，并留有固定孔，可以固定安装在墙壁、桌底等地方，方便安装使用。
·两路9P航空公连接端，使用专用9P航空钱连接，一路为输入端，一路为输出端。
·可对通讯信号进行放大，增强通讯质量,
·内置72W/24V电源模块，可为30支话筒单元提供供电。
·内置风扇，能保证电源在大功率工作时保持良好的散热效果。
·带有工作指示灯，待机时亮红灯，工作时亮蓝灯。

型号：EXP-124

供电(交流)：110-240V,50/60Hz

输出电压：24V

***输出功率：72W

输入/输出端：9P航空公

规格(mm)：220(长)×140(宽)×48(高)

重量(g)：950

P-24V外部供电器
