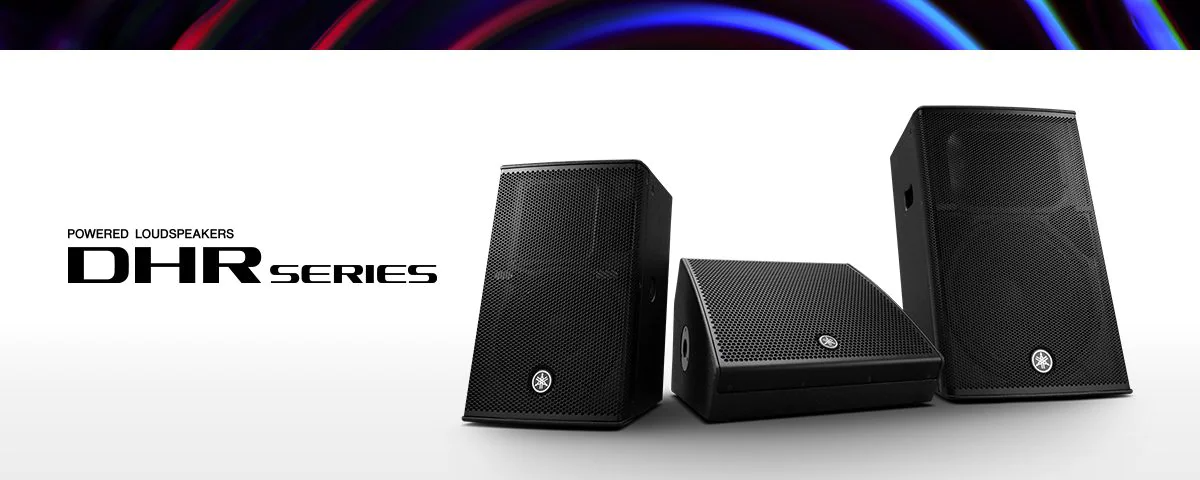

DBR系列有源音箱

DHR 系列是针对特定使用环境优化的完整系列。10寸型号配备可旋转的高音号角和选配 UB-DXRDHR10 U 型支架，适用于固定安装、公共空间，而12寸型号是第一款配备同轴压缩驱动器的型号，可提高清晰度和并获得更平滑的频率响应，适合地面返听。 15寸型号的加入使整个系列更完整，配备双角度音箱架插孔和悬挂点，可在固定安装环境使用或作为主音箱使用。

高功率输出低音单元提供清晰、强劲的低音，失真率极低，且 1.4寸精密压缩驱动器* 可产生准确的中频和高频。

DHR 轻巧、高性能的 D 类功放可输出高达 1000W* 的功率，达到 131 dB (DHR15) 的 SPL，展现绝佳的清晰度和动态性能。

*DHR10 的输出等级为 700W

DHR12M 配备 1.75寸同轴压缩驱动器。

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

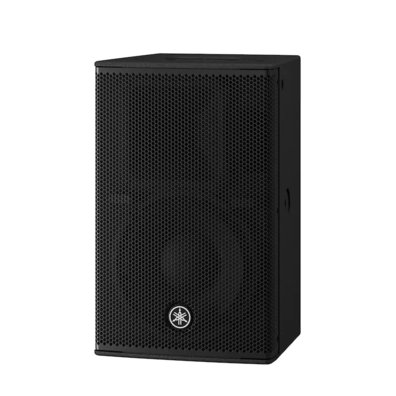

DHR15 有源音箱

DHR15 是一款两分频有源音箱，配备 15” 低音和 1.4” 高音驱动单元，非常适合作为主音箱使用。DHR15 结合 1000W 功放和高效的 DSP，加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构，展现同级别产品中优秀的音质和耐用性。

采用胶合板箱体，将振动程度最小化以呈现清晰的音质
以聚脲涂层的胶合板外壳，表面坚固且防刮擦
15寸低音单元，拥有紧凑的尺寸且完美的低频响应
双角度音箱架安装孔可 0° 或 -7° 向下倾斜
与吊环螺栓搭配使用的悬挂点
FIR-X tuning™功能，提供 FIR 滤波和 EQ 矫正，最大幅度减少相位失真

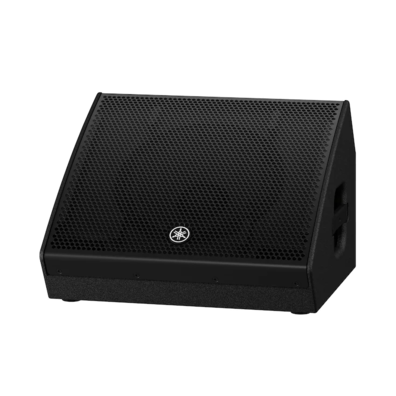

DHR12M 有源音箱

DHR12M 是一款两分频有源音箱，配备 12寸低音和1.75寸高音单元，其节省空间的同轴配置，非常适合地面返听使用。DHR12M 结合 1000W 功放和高效能 DSP，加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构，展现同级别产品中优秀的音质和耐用性。

同轴单元提供精确、顺畅的相位和频率响应特性，非常适合作为返听使用
采用胶合板箱体，将振动程度最小化以呈现清晰的音效
小巧、浅轮廓与聚脲涂层的胶合板外壳，坚固而且防刮擦
音箱支架专用孔
FIR-X tuning™功能，提供 FIR 滤波和 EQ 矫正，最大幅度减少相位失真

DHR10 有源音箱

DHR10 是一款两分频有源音箱，配备10寸低音和1.4寸高音单元，非常适合用于固定安装。DHR10 结合 700W 功放模块和高效能 DSP，加上采用和雅马哈高端产品 DZR 系列相同的胶合板结构，展现同级别产品中优秀的音质和耐用性。

采用胶合板箱体，将振动程度最小化以呈现清晰的音效
以聚脲涂层的胶合板外壳，表面坚固且防刮擦
10寸低音单元，拥有紧凑的尺寸且完美的低频响应
搭配可旋转的高音号角，可以水平或垂直安装以应对各种安装环境的需求
选配的 UB-DXRDHR10 U 型支架，可垂直或水平使用
音箱支架专用孔
与吊环螺栓搭配使用的悬挂点
FIR-X tuning™功能，提供 FIR 滤波和 EQ 矫正，最大幅度减少相位失真

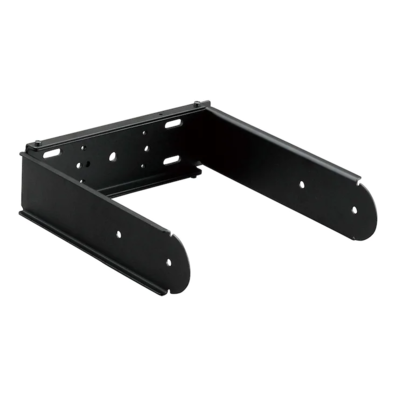

UB-DXRDHR10 配件

U 型支架可以轻松进行墙面或天花板的垂直或水平安装。（适用 DXR10mkII、DXR10、DHR10、CHR10）

DHR15	DHR12M	DHR10
通用技术规格
扬声器类型		两分频、双放大器有源音箱、低音反射型	两分频、双放大器有源音箱、低音反射型	两分频、双放大器有源音箱、低音反射型
频响范围 (-10dB)		44 Hz - 20 kHz	55 Hz - 20 kHz	52 Hz - 20 kHz
覆盖范围		H90ﾟ x V60ﾟ	H90ﾟ x V90ﾟ	H90ﾟ x V60ﾟ (可旋转)
分频点		1.8 kHz: FIR-X tuning™ (线性相位 FIR 滤波器)	1.8 kHz: FIR-X tuning™ (线性相位 FIR 滤波器)	1.9 kHz: FIR-X tuning™ (线性相位 FIR 滤波器)
最大输出电平（最大峰值测量，IEC noise@1m）		131 dB SPL	129 dB SPL	128 dB SPL
组件	LF	直径: 15" 锥形, 音圈: 2.5", 磁铁: 铁氧体	直径: 12" 锥形, 音圈: 2.5", 磁铁: 铁氧体	直径: 10" 锥形, 音圈: 2", 磁铁: 铁氧体
组件	HF	线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁: 铁氧体	线圈: 1.75", 类型: 1" 喉管同轴压缩驱动器, 磁铁: 铁氧体	线圈: 1.4", 类型: 1" 喉管压缩驱动器, 磁铁: 铁氧体
功放类型		D 类	D 类	D 类
额定功率	动态	1,000 W (LF: 800 W, HF: 200 W) *1	1,000 W (LF: 800 W, HF: 200 W) *1	700 W (LF: 500 W, HF: 200 W) *1
额定功率	连续	465 W (LF: 400 W, HF: 65 W)	465 W (LF: 400 W, HF: 65 W)	325 W (LF: 260 W, HF: 65 W)
冷却		风扇冷却, 4 档速度	风扇冷却, 4 档速度	风扇冷却, 4 档速度
功耗		74 W (1/8功率), 18 W (待机)	74 W (1/8功率), 18 W (待机)	60 W (1/8功率), 18 W (待机)
电源需求		100 V, 100-120 V, 220-240 V, 110/127/220 V (Brazil), 50/60 Hz	100 V, 100-120 V, 220-240 V, 110/127/220V (Brazil), 50/60 Hz	100 V, 100-120 V, 220-240 V, 110/127/220 V (Brazil), 50/60 Hz
A/D D/A 转换器		24 位 48 kHz 采样	24 位 48 kHz 采样	24 位 48 kHz 采样
处理器		HPF: OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF	HPF: OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF	HPF: OFF, 100 Hz, 120 Hz, 24 dB/Oct.; D-CONTOUR: FOH/MAIN, MONITOR, OFF
I/O 接口		INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或CH1+CH2 Mix)	INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或CH1+CH2 Mix)	INPUT1: Combo x1, INPUT2: Combo x 1 + RCA pin x 2 (非平衡), OUTPUT: XLR3-32 x 1 (CH1 Parallel Through 或CH1+CH2 Mix)
机身材质		胶合板	胶合板	胶合板
涂层		耐用的聚脲涂层，黑色	耐用的聚脲涂层，黑色	耐用的聚脲涂层，黑色
把手		侧边x2	侧边x1	顶部x1
音箱支架插孔		Φ35 mm x2 (底部, 0° or -7°)	Φ35 mm x1 (底部)	Φ35 mm x1 (底部)
吊装点		顶部x 2, 背面x 1 (适用于 M10 x 30 - 50 mm 吊环螺栓)	-	顶部x 2, 背面x 1 (适用于 M10 x 30 - 50 mm 吊环螺栓)
地面返听角度		-	57°	-
尺寸	宽	432 mm (17.0")	500 mm (19.7")	305 mm (12.0")
	高	692 mm (27.2") (包含橡胶脚垫)	343 mm (13.5") (包含橡胶脚垫)	494 mm (19.5") (包含橡胶脚垫)
	深	405 mm (15.9")	454 mm (17.9")	300 mm (11.8")
净重		24.0 kg (52.9 lbs)	16.5 kg (36.4 lbs)	15.0 kg (33.1 lbs)
选配件		-	-	U 型支架: UB-DXRDHR10
