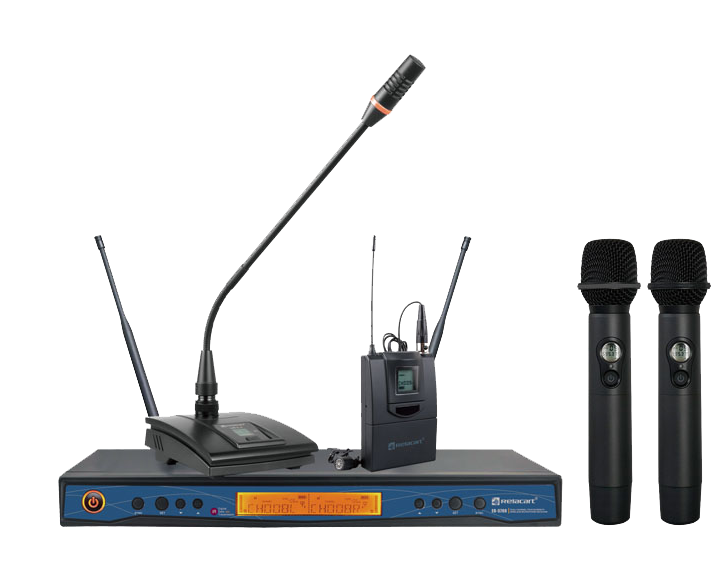

ER-5700双通道真分集无线麦克风系统

b08a91ea8384384ce988

ER-5700是力卡自主研发的真分集无线接收机;可随意选配手持话筒、腰包领夹话筒或头戴话筒、桌面鹅颈会议话筒;

采用真正分集FM超外差式接收,保证接收RF信号的稳定性和接收机自身的抗干扰性;工作频率范围在522MHz~936MHz根据各国的无线电波管制法律法规而定;

接收机选用了电子音量调节,调节范围:-6dB到+18dB,每+3dB步进。

接收机配用精美的大型LCD显示屏,更能清晰明确地显示接收通道、RF和AF信号强度。

选用了通道组别模式,每个频段有50个通道组提供用户选择。

128MHz宽频发射机,四个不同频段的接收机可随意互用,大大方便KTV调试及管理。

具有[IR]红外线自动对频功能,只要一按[SYNC]按键,就能立即使发射器自动精确锁定接收机的工作频点。

依然支持力卡“AFS”自动频率搜索功能,根据预设的频率快速、精准地扫描和计算无干扰的工作频道;

配搭力卡经典音频压扩电路,将声音从无线电波传输中的噪音降低,并最大限度的保证产品在使用中的拾音效果;

接收机能显示发射机的电池电量,并且能根据发射机的电池电量同步变化。

lBNC天线座可连接同轴天线和延长天线,并提供天线供电电压,支持连接到力卡经典天放系统,扩展多设备共用天线与及增强接收距离和提高信号稳定度



系统技术指标

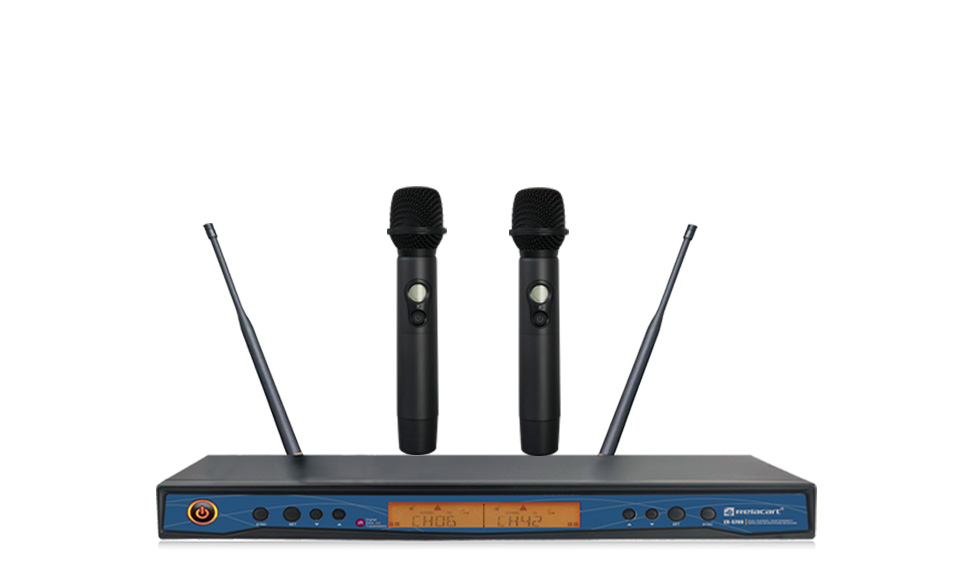

ER-5700双通道真分集无线麦克风系统双手持
产品型号:ER-5700+EH-38手持发射机
RF 载波频率范围 522MHz~936MHz
频率稳定度 ±0.005%
有效工作距离(理想环境) 100m(米)
音频压扩 力卡经典音频压扩电路
音频频率响应 50Hz至18KHz/±3dB
动态范围 >102dB
信噪比(A计权) >102dB
总谐波失真 <0.6%@1KHz
工作温度范围 -10℃至+50℃


ER-5700接收机技术指标
接收带宽 521MHz~938MHz
接收方式 FM超外差真分集接收
射频灵敏度 在偏移度等于25KHz时,输入5dBvS/N60dB
静噪调节 10dB40dB,每步可调整5dB
频率同步方式 IR Sync
最大输出电平 最大输出 +11dBV
输出电平调节范围 -6dB+18dB,每步可调整3dB
供电方式 DC12V/1A
正常工作电流 DV12V, 330mA
外形尺寸 410mm()x43mm()x206mm()
净重 1.8Kg

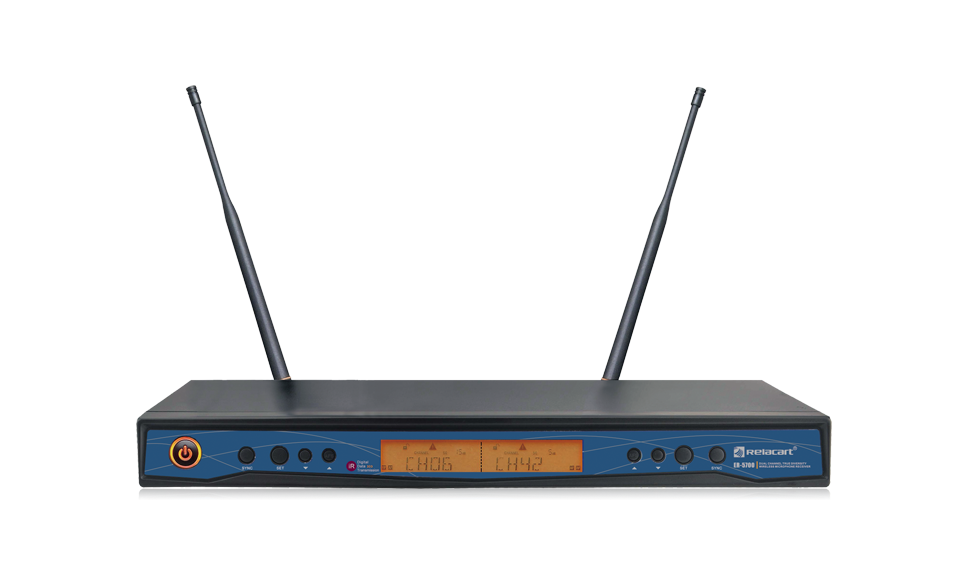

ER-5700双通道真分集无线麦克风系统主机

ET-50佩戴式腰包发射器

载波带宽:521.25MHz-936.85MHz

振荡方式:PLL相位锁定频率合成

发射功率:5mW/30mW

载波误差:0.5KHz

谐波辐射:低于主波45dB以上

调制方式:FM调制

标称/最大频偏:±45KHz

最大输入声压:最大输入-11dBv

频率设置:IR Sync

供电方式:2枚AA型1.5V电池

电池使用时间:>8小时

外形尺寸:95mm(高)x65mm(宽)x25mm(深)

净重(不含电池):约80g(不含电池)

ET-50是一款mini佩戴式腰包,采用塑料外壳制作,可搭配力卡LM系列领夹麦克风和HM系列头戴式麦克风使用

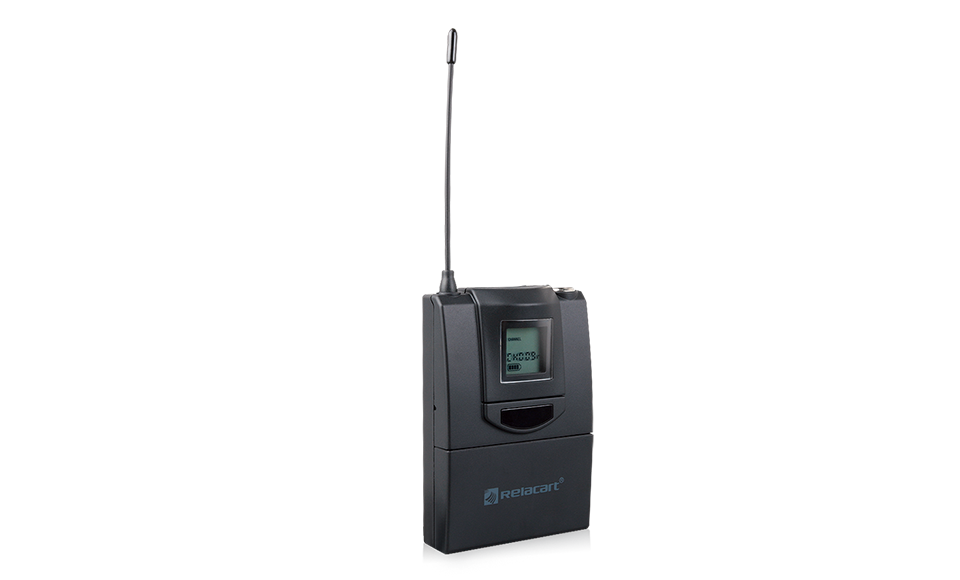

佩戴式腰包发射器ET-50

UD-2桌面式无线会议麦克风底座

载波频段:521.25MHz-936.85MHz

振荡方式:PLL相位锁定频率合成

发射功率 :10mW / 25mW

载波误差:0.5KHz

谐波辐射:低于主波45dB以上

调制方式:FM调制

标称/最大频偏:< 45KHz

输入增益调节范围:-10dB~+10dB

频率设置:IR Sync

供电方式:2枚AA型1.5V电池

电池使用时间:>8小时;

外形尺寸

底座:141 x 115 x 48 mm

咪管:420mm

净重(不含电池) 1.0 Kg

UD-2是一款桌面式鹅颈无线会议话筒底座,可分离底座与话筒杆,简约设计风格,金属材质坚固耐用,无声轻触开关

UD-2桌面式发射机222

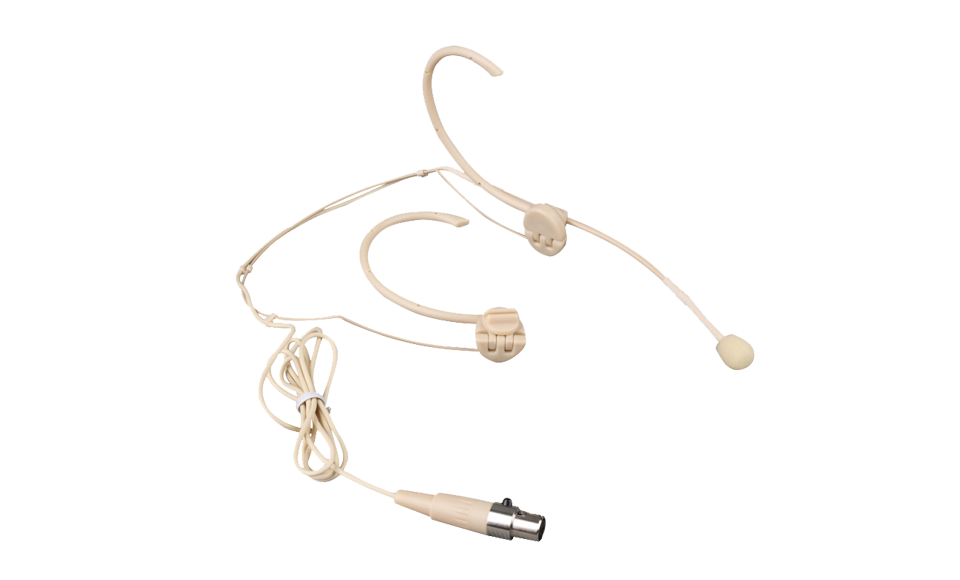

HM-600S头戴式话筒
颜色:黑色/肤色
拾音方向:全指向

灵敏度:-47dB±2dB
输出阻抗:≤2.2K Ω
信噪比:≥58dB
咪芯尺寸:φ6.0 X 5.0mm
频率响应:45Hz~18KHz
供电电压:2~10V.DC
线长:1m

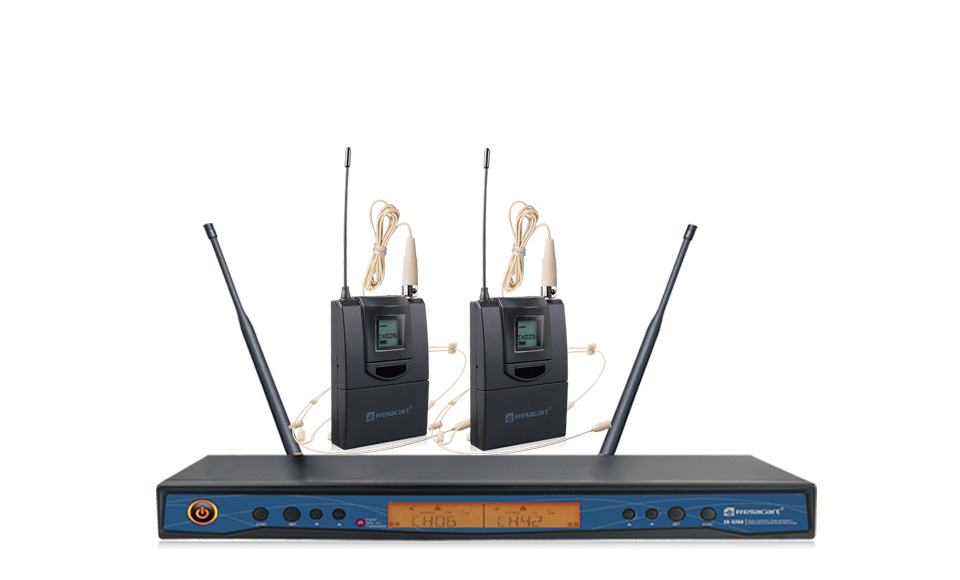

ER-5700ME  力卡真分集无线头戴麦克风

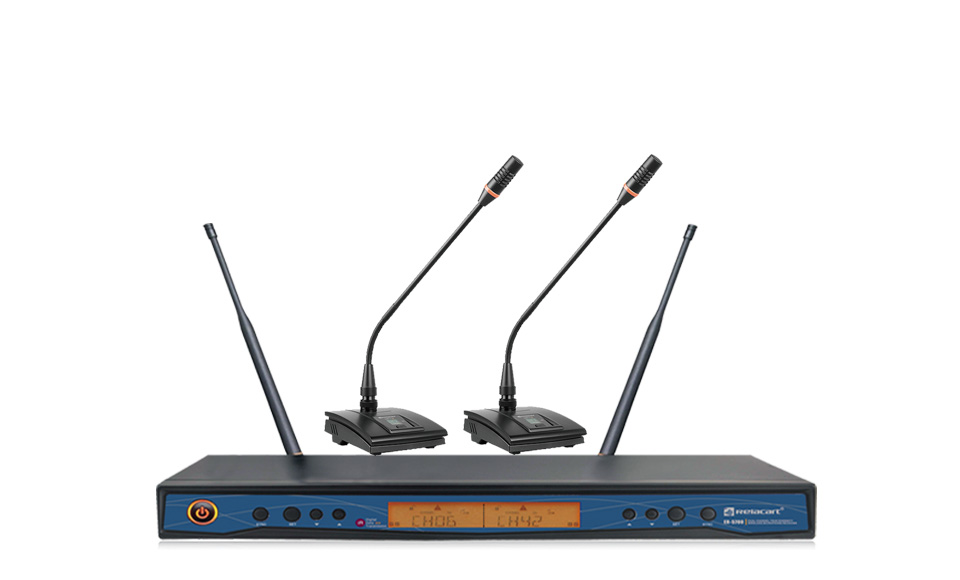

ER-5700MW  力卡真分集无线会议麦克风
ER-5700MH  力卡真分集无线手持麦克风

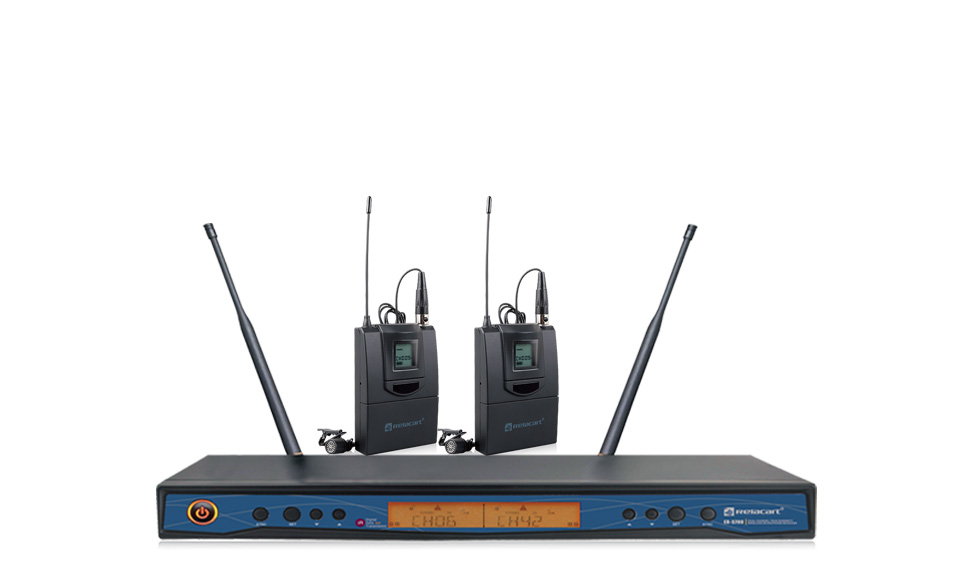

ER-5700MT  力卡真分集无线领夹麦克风
