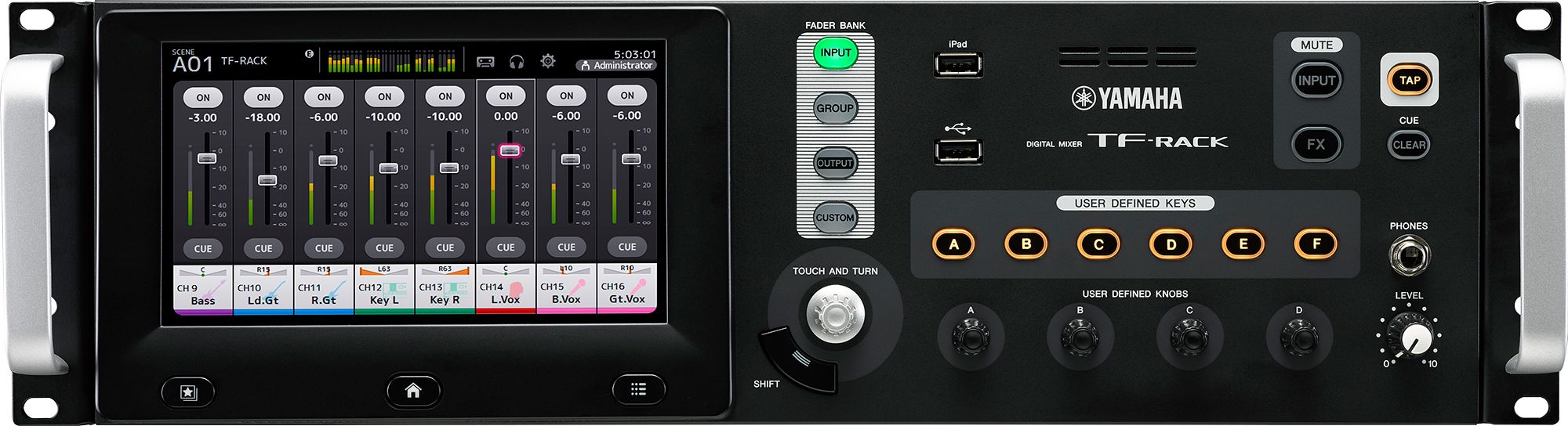

TF-RACK 是TF系列数字调音台的紧凑型机架版本，为用户提供与TF系列相同等级的性能和操控性。
-
All-in-One 机架式数字调音台
-
输入：16个模拟XLR/TRS混合麦克风/线路输入+1个模拟RCA立体声线路输入
-
输出：16个模拟XLR输出
-
通道：40条输入混音通道（32单声道+2立体声+2返送通道）
-
Aux母线：20个AUX（8单声道+6立体声）
-
立体声母线：1
-
子母线：1
-
尺寸（宽×高×深）：480 mm (18-7/8 in) x 132 mm (5-1/4 in) x 409 mm (16-1/8 in)
-
净重：9.2 kg (20.3lb)
|
概述 |
TF-RACK |
|
混音能力 |
输入通道 |
40（ 32 单声道 + 2 立体声 + 2 返送通道） |
|
AUX总线 |
20（ 8 单声道 + 6 立体声） |
|
立体声总线 |
1 |
|
SUB总线 |
1 |
|
输入通道功能 |
8个DCA 编组 |
|
I/O |
输入 |
16 麦克风/线路（ XLR/TRS混合） + 1 立体声线路（ RCA针） |
|
输出 |
16（ 8 XLR + 8 TRS 耳机） |
|
扩展槽 |
1（用于NY64-D） |
|
板载处理器 |
DSP |
8 效果器 + 10 GEQ |
|
通用技术规格 |
|
采样率 |
内部时钟 |
48 kHz |
|
信号延时 |
小于2.6 ms， INPUT到OMNI OUT @Fs=48 kHz |
|
推子 |
分辨率 = 10-bit， +10 dB 至 –138 dB, –∞ dB 所有推子 |
|
总谐波失真 |
少于 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω，I NPUT 至 OMNI OUT，输入增益=小 （由-18dB/八度音阶滤波器 @80kHz测量） |
|
频率响应 |
+0.5， –1.5 dB 20 Hz–20 kHz，适用于+4 dBu 输出 @1kHz |
|
动态范围 |
110 dB typ.， DA转换器， 108 dB typ.， INPUT 至 OMNI OUT |
|
嗡音&噪声电平 |
等效输入噪声 |
-128dBu typ.，输入增益=大 （由A记权滤波器测量） |
|
残余输出噪声 |
–85 dBu， ST master关闭 （由A记权滤波器测量） |
|
串扰 |
–100 dB （由-30Db/倍频滤波器@22kHz测量），相邻INPUT/OMNI OUT通道，输入增益=小 |
|
电源要求 |
100–240 V 50/60 Hz |
|
电源消耗 |
85 W |
|
外形尺寸 |
W |
480 mm (18-7/8 in) |
|
H |
132 mm (5-1/4 in) |
|
D |
409 mm (16-1/8 in) |
|
净重 |
9.2 kg (20.3lb) |
|
包含附件 |
使用说明书，电源线， NUENDO LIVE（ DAW软件），橡胶脚垫(4) |
|
选购件 |
音频界面卡(NY-64D)，脚踏开关(FC5) |
|
其他 |
运行温度范围： 0–40 °C / 存储温度范围： –20-60 °C |
录音/播放
|
PC/Mac (USB2.0) |
录音 34 轨，播放 34 轨 |
|
USB存储设备 |
录音 2 轨（USB硬盘驱动/SDD）*, 播放 2 轨（USB硬盘驱动/SDD/U盘） |
*请注意，TF系列不支持USB移动硬盘进行录音。兼容的硬盘驱动器请参考本链接。
模拟输入特性
|
输入端口 |
增益 |
负载
阻抗 |
标称应用 |
输入电平 |
接口 |
平衡 /
非平衡 |
|
灵敏度*1 |
标称 |
失真前大 |
|
INPUT1-16 |
+66dB |
7.5kΩ |
50-600Ω 麦克风
or 600Ω 线路 |
-82dBu (61.6μV) |
-62dBu (0.616mV) |
-42dBu (6.16mV) |
耳机/麦克风接口 (XLR-3-31类*2
或TRS耳机*3) |
平衡 |
|
-6dB |
-10dBu (245mV) |
+10dBu (2.45V) |
+30dBu (24.5V) |
|
ST IN |
- |
10kΩ |
600Ω 线路 |
-30dBV (31.6μV) |
-10dBV (316mV) |
+10dBV (3.16V) |
RCA针插口 |
非平衡 |
*1.灵敏度是当装置被设定为大电平时要产生+4dBu（ 1.23V）或标称输出电平所需的大增益。（所有推子和电平控制都处在 大位置。）
*2. 1：地， 2：热， 3：冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4. 在这些规格中， 0 dBu = 0.775Vrms。
*5. +48V DC（幻象电源）可通过单个软件控制开关被用于INPUT XLR类接口。

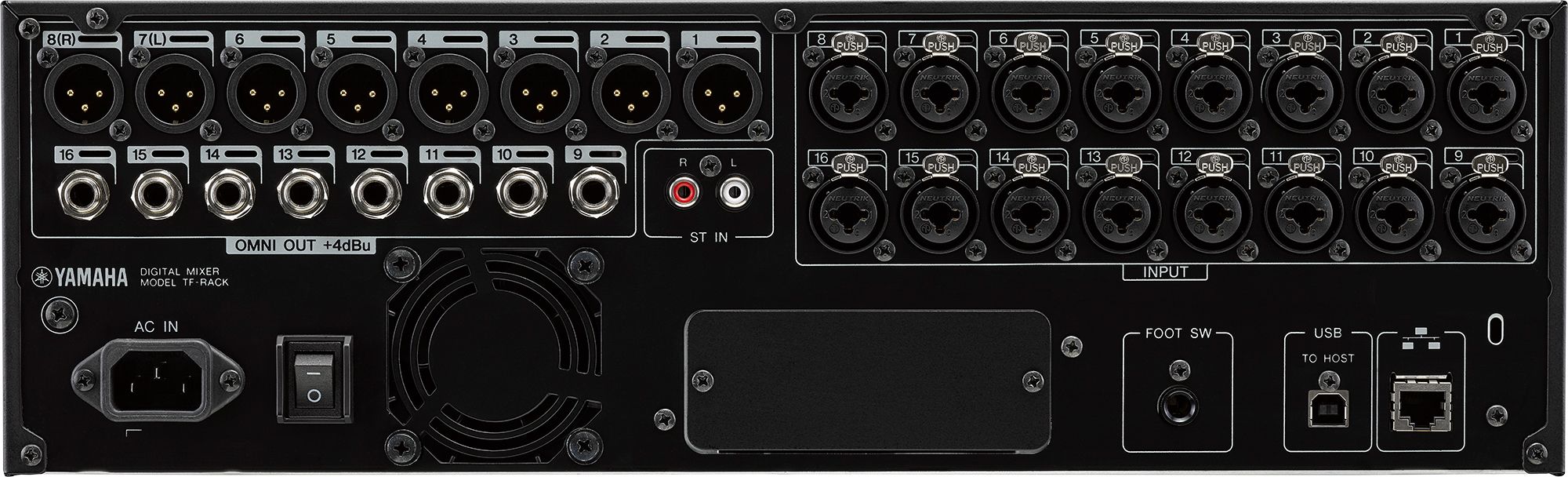

模拟输出特性
|
输出端口 |
信号源阻抗 |
标称应用 |
输出电平 |
接口 |
平衡/非平衡 |
|
标称 |
削波前大 |
|
OMNI OUT 1-8 |
75Ω |
600Ω 线路 |
+4dBu (1.23 V) |
+24dBu (12.3 V) |
XLR-3-32 type *1 |
平衡 |
|
OMNI OUT 9-16 |
TRS耳机接头*6 |
|
耳机输出*5 |
100Ω |
40Ω 耳机 |
3mW |
75mW |
立体声耳机接头 (TRS) *2 |
非平衡 |
*1. 1：地， 2：热， 3：冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3. 在这些规格中， 0 dBu = 0.775Vrms。
*4. 所有输出DA转换器采用24bit， 128次过采样。
*5. 电平控制位由大值降至 16dB 。
*6. Tip： HOT， Ring： COLD， Sleeve：接地
数字输入/输出特性
|
端口 |
格式 |
数据长度 |
音频 |
接口 |
|
USB (TO HOST) |
USB |
24bit |
34ch 输入/ 34ch 输出， PCM |
USB (B 类) |
|
iPad |
USB |
- |
播放： MP3 或 WAV文件数据/录音：波形文件数据 |
USB (A 类) |
控制 I/O 特性
|
端口 |
格式 |
电平 |
接口 |
|
NETWORK |
IEEE802.3 |
10BASE-T/100Base-TX |
RJ-45 |
|
FOOT SW |
- |
- |
TS Phone型 |
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
