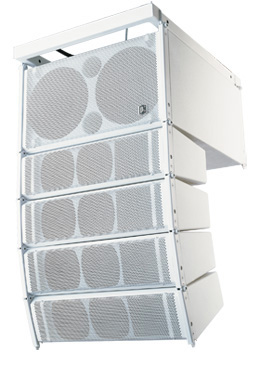

R4/R8 紧凑型有源线性阵列扬声器系统

R4/ R8主要针对超大型豪华厅影院、五星级大型会议室、多功能厅、教堂、礼堂等使用。本产品1组共包括1只有源超低音音箱，4只全频音箱，可以多组使用。

产品特点：
>> 紧凑小巧适用于多种环境
>> 高频采用带式高音放音频率可达40kHz
>> 中低频单元为了保证音质，采用特殊的薄型发泡橡胶折环加喷涂纸盆的振动系统，有效的降低了失真。
>> 吊挂考虑不同环境垂直角度可以*小1°调整，并可多组吊挂
>> 600W  DSP有源功放
>>RS232 接口对系统提供全面控制
软件
将机器通过RS232连接线直接联至PC机RS232串口，
若PC机没有RS232接口，
但有USB接口，可用USB的连接线进行连接。
功放模块技术规格：

基本特性:
音箱类型 　 三分频有源mini线阵
驱动单元 高频 HF:1×带式驱动单元
中低频 R4：MF/LF:2×4"低频驱动单元
低频 R8：LF:2×8"低频单元
分频 分频方式 内置分频网络
分频点 —
推荐分频点 —
连接 输入 R4（2×NL4）；R8（卡侬母输入）
输出 信号并接卡侬公输出
接线 脚1：接地；脚2：信号+； 脚3：信号-
箱体 箱体类型 梯形箱
箱体材质 15mm 11层桦木层压板
表面处理 箱体 —
面网 —
电声指标
频率响应 ±3dB 50Hz~40kHz
-10dB —
音箱功率 　 600W
指向性(H×V) 水平覆盖角 120°
垂直覆盖角 30°~90°（根据线阵辐射角度调整及配置数量）
***声压级 　 121dB
功放类型 　 —
输入阻抗 　 20kΩ平衡输入，10kΩ非平衡输入
总谐波失真THD+N 　 <0.1%@+0 dBV
输入源电动势 　 1 V, 1.4 V peak
输入过载源电动势 　 10 V , 14 V peak
控制保护
功放保护类型 　 过载保护，短路保护，温度保护
冷却方式 　 无级调速风扇（视温度情况同步加速风扇）
电源
电源线 　 PowerCon、国标三扁插
电压选择 　 —
安全电压范围 　 AC 230V@T6.3A,50/60Hz
电源消耗功率（静态） 　 —
电源消耗功率（动态） 　 —
环境要求
环境温度 　 工作温度 -10℃~40℃ 储运温度 -25℃~80℃
环境湿度 　 ≤90%
安装运输
安装/吊挂 吊挂部件 R4/R8吊架
吊点设置 —
支架孔 —
搬运 　 —
附件： 标配件 配套组件
选配件 R4/R8吊架
音箱尺寸(W×H×D) 　 492×900×608mm
包装尺寸(W×H×D) 　 —
净重 　 45kg
总重 　 50kg

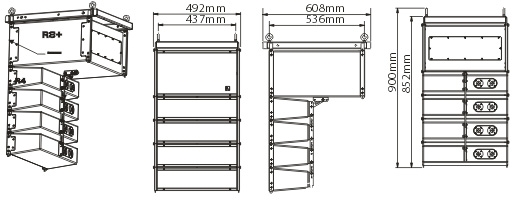

外观尺寸与安装尺寸图:
