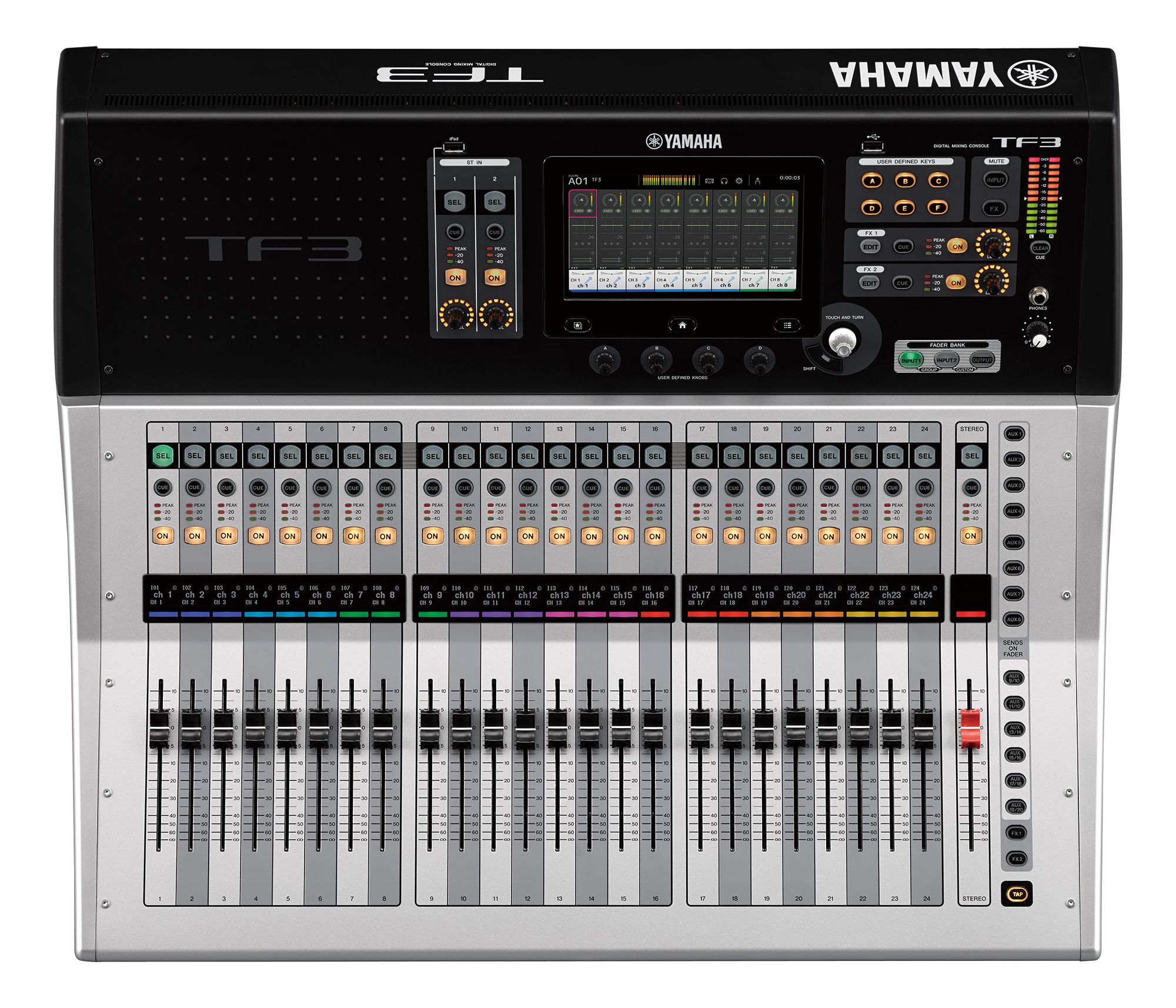

紧凑的调音台中配有充足的输入通道和手动控制,轻松应对众多现场应用。

  • 25个马达推子(24通道+1主控)
  • 48条输入混音通道(40单声道+2立体声+2返送通道)
  • 20个AUX(8单声道+6立体声)+立体声+子母线
  • 8个带有Roll-out的DCA编组

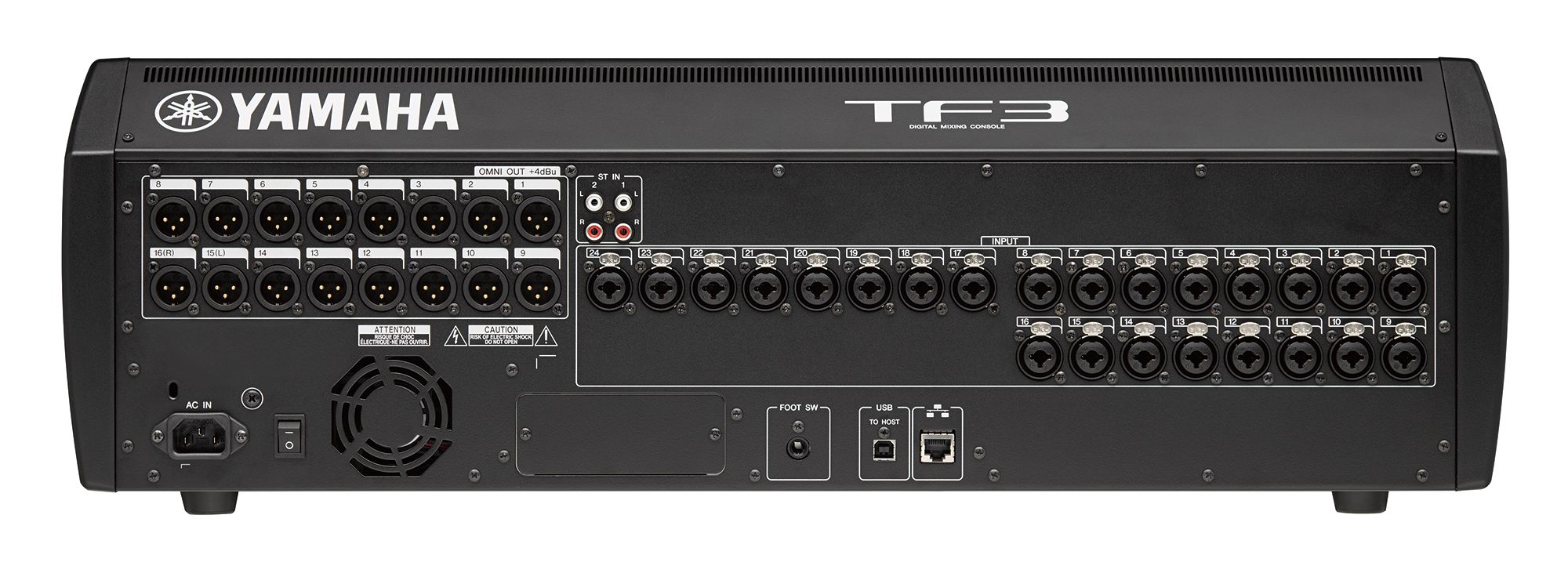

  • 24个模拟XLR/TRS混合麦克风/线路输入+2个模拟RCA立体声线路输入
  • 16个模拟XLR输出
  • 34×34 USB数字录音/回放 + 2×2 录音/回放通过USB存储设备
  • 1个支持NY64-D音频介面卡的扩展槽

  TF5 TF3 TF1
推子配置 32 + 1 (主控) 24 + 1 (主控) 16 + 1 (主控)
混音能力 输入通道 48 (40 单声道 + 2 立体声 + 2 返送通道) 48 (40 单声道 + 2 立体声 + 2 返送通道) 40 (32 单声道 + 2 立体声 + 2 返送通道)
Aux 总线 20 (8 单声道 + 6 立体声) 20 (8 单声道 + 6 立体声) 20 (8 单声道 + 6 立体声)
立体声总线 1 1 1
副总线 1 1 1
输入通道功能 8 DCA 编组 8 DCA 编组 8 DCA 编组
I/O接口 输入 32 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) 24 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) 16 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin)
输出 16 (XLR) 16 (XLR) 16 (XLR)
扩展槽 1 1 1
板载处理器 DSP 8 效果器 + 10 GEQ 8 效果器 + 10 GEQ 8 效果器 + 10 GEQ
USB 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音
采样频率 内部 48 kHz 48 kHz 48 kHz
信号延迟 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
推子 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子
总谐波失真 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz)
频率响应 +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT
动态范围 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.
嗡声和噪声 等效输入噪声 –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)
残余输出噪声 –85 dBu, ST 主控 off (Measured with an A-Weight filter) –85 dBu, ST 主控 off (Measured with an A-Weight filter) –85 dBu, ST 主控 off (Measured with an A-Weight filter)
串扰 –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.
供电要求 100–240 V 50/60 Hz 100–240 V 50/60 Hz 100–240 V 50/60 Hz
功耗 120 W 110 W 100 W
外观尺寸 866 mm (34.1in) 716 mm (28.2in) 510 mm (20.1in)
225 mm (8.9in) 225 mm (8.9in) 225 mm (8.9in)
599 mm (23.6in) 599 mm (23.6in) 599 mm (23.6in)
净重 20.0 kg (44.1lb) 17.0 kg (37.5lb) 13.5 kg (29.8lb)
附件 使用说明书, 电源线, CUBASE AI 下载信息 使用说明书, 电源线, CUBASE AI 下载信息 使用说明书, 电源线, CUBASE AI 下载信息
选配件 扩展卡, 脚踏开关 (FC5) 扩展卡, 脚踏开关 (FC5) RK5014 机架安装套件, 扩展卡, 脚踏开关 (FC5)
其他 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C

模拟输入特性

输入端口 增益 输入
阻抗
标称应用 输入电平 接口 平衡 /
非平衡
灵敏度*1 标称 失真前大
INPUT1-32 (TF5)
INPUT1-24 (TF3)
INPUT1-16 (TF1)
+66dB 7.5kΩ 50-600Ω 麦克风
或 600Ω 线路
-82dBu (61.6μV) -62dBu (0.616mV) -42dBu (6.16mV) 混合型Combo接口 (XLR-3-31 type *2
or TRS phone *3)
平衡式
-6dB -10dBu (245mV) +10dBu (2.45V) +30dBu (24.5V)
ST IN 1,2 - 10kΩ 600Ω 线路 -30dBV (31.6μV) -10dBV (316mV) +10dBV (3.16V) RCA Pin Jack Unbalanced

*1. 灵敏度是当设备设于大增益时(所有衰减器和电平控制于大的位置),低能产生 +4dBu (1.23V) 输出或是标称输出电平所需要的低电平。
*2. 1: 地, 2: 热, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上参数中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象电源) 可通过单个软件开关被用于 INPUT XLR 类接口。

模拟输出特性

输出终端 实际来源阻 抗 标称应用 增益开关 输出电平 接口 平衡 /
非平衡
标称 失真前大
OMNI OUT 1-16 75Ω 600Ω 线路 “+24dBu” position (default) +4dBu (1.23 V) +24dBu (12.3 V) XLR-3-32 type *1 平衡
PHONES *5 100Ω 40Ω 耳机 3mW 75mW Stereo Phone Jack (TRS) *2 Unbalanced

*1.1: 地,2: 热, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms为标准。
*4 所有的数模转换器都是 24bit, 线性128倍超采样。
*5 电平控制位由大值降至 16dB。

数字输入/输出特性

端子 格式 数据长度 音频 接口
USB (TO HOST) USB 24bit 34ch 输入 / 34ch 输出, PCM USB (B 类)
iPad USB - 回放: MP3 or WAV 文件格式 / 录音: WAV 文件格式 USB (A 类)

控制 I/O 特性

端子 格式 接口
网络 IEEE802.3 10BASE-T/100Base-TX RJ-45
脚踏开关 - - TS Phone
